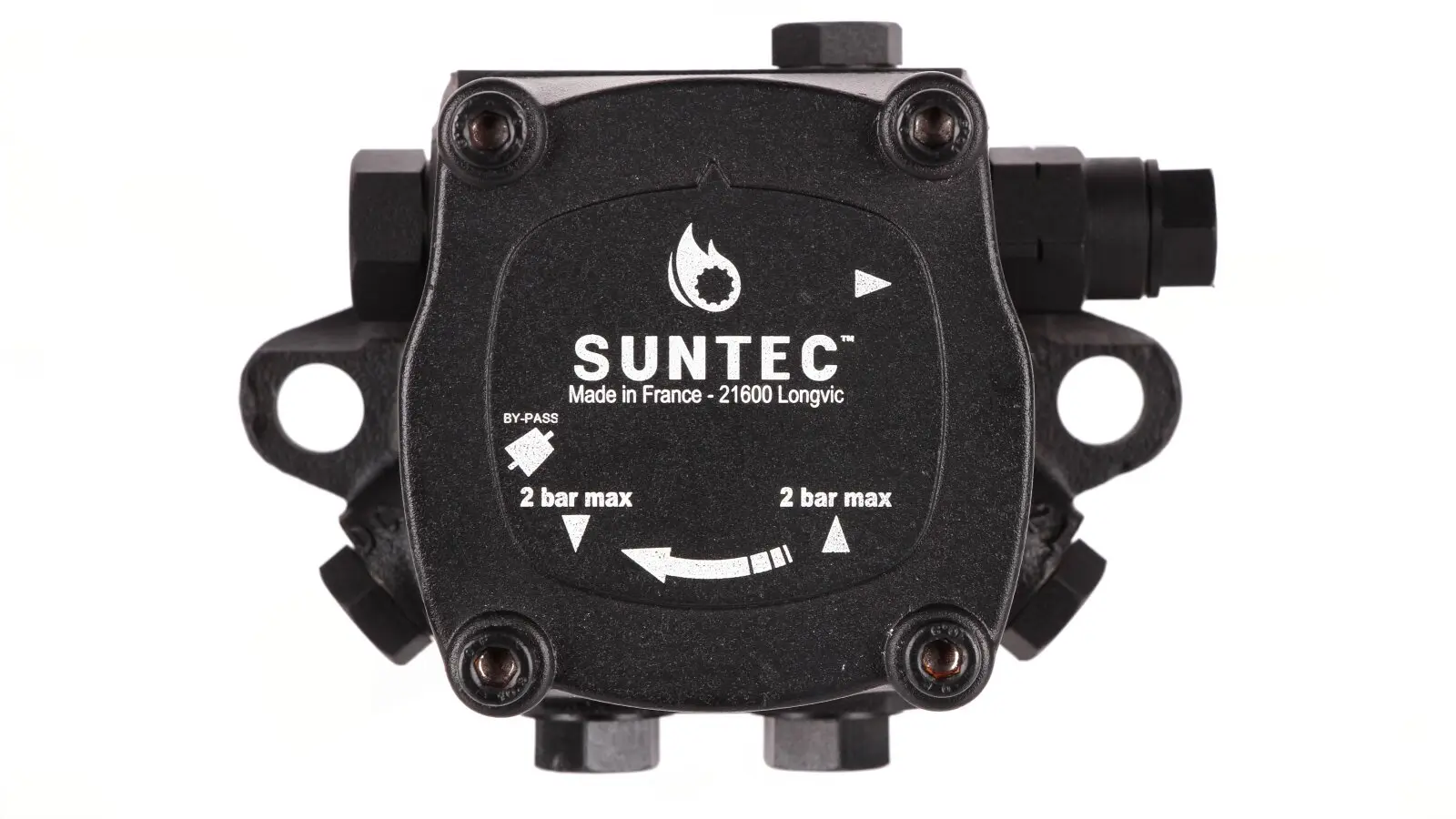

Насос для горелки Suntec AJ 6 CC 1000 4P

Насос для горелки Suntec AJ 6 CC 1000 4P (Франция)

Насос для горелки Suntec AJ 6 CC 1000 4P от французской компании Suntec предназначен для комплектации дизельных горелок мощностью 400–3000 кВт. Модель оснащена регулирующим клапаном с функцией запирания и подходит для одно‑ и двухтрубных систем.

Основные характеристики:

• рабочая среда: дизельное топливо;

• мощность горелки: 400–3000 кВт;

• производительность: 248 л/ч (при давлении 20 бар и вязкости топлива 5 сСт);

• диапазон регулировки давления: 10–20 бар;

• заводская настройка давления: 12 бар (регулируется винтовым регулятором);

• температурный диапазон топлива: от 0 до +60 ∘C;

• вязкость перекачиваемой жидкости: 2–75 мм²/с (сСт);

• фильтр очистки: разборный, сетчатый (широкая область очистки);

• метод установки: фланцевый, ∅ 54 мм;

• присоединение к трубопроводу:

  • всасывающая и обратная линия: резьба ¼" NPTF;

  • выход на форсунку: ⅛" NPTF;

• порты для измерительных приборов: ⅛" NPTF (манометр и вакуумметр), резьба соответствует стандарту ISO 228/1;

• конструкция: шестерёнчатый механизм (основной нагруженный узел);

• уплотнения: кольцевые на опорных поверхностях соединений (канал всасывания и обратной линии);

• положение при монтаже: согласно требованиям к системе;

• система подключения: одно‑ или двухтрубное;

• тип клапана: регулирующий с функцией запирания;

• вес: 1,7 кг;

• диаметр вала: 11 мм;

• номинальная скорость вращения: 2850 об/мин;

• максимальная скорость вращения: 3600 об/мин;

• вращающий момент: 0,30 Н·м;

• направление вращения (со стороны вала): против часовой стрелки ©, форсунка слева;

• максимальное давление на входе/выходе: 2 бар;

• высота всасывания (макс.): 0,45 бар вакуума (для предотвращения отделения воздуха от топлива).

Принцип работы:

1. Топливо всасывается из бака через входной патрубок.

2. Проходит через разборный сетчатый фильтр, где очищается от механических примесей.

3. Поступает к регулирующему клапану, который поддерживает давление в диапазоне 10–20 бар.

4. Очищенное и отрегулированное по давлению топливо подаётся на форсунку.

5. В двухтрубных системах избыточное топливо сливается обратно в бак.

6. В однотрубных системах неиспользованное топливо возвращается на зубья шестерней для повторного цикла.

Особенности монтажа:

• Для двухтрубной системы: насос устанавливается в заводской комплектации (с заглушкой байпаса в обратной линии).

• Для однотрубной системы:

  • выкрутить байпасную заглушку с помощью шестигранного ключа 4 мм;

  • закрыть канал обратной линии (установить глухую заглушку).

Ключевые преимущества:

• Высокая производительность. Способен перекачивать 248 л/ч при давлении 20 бар — подходит для мощных горелок.

• Гибкая настройка давления. Возможность регулировки в диапазоне 10–20 бар позволяет адаптировать насос под конкретные условия эксплуатации.

• Надёжная фильтрация. Разборный сетчатый фильтр с широкой областью очистки защищает форсунки и внутренние компоненты насоса от загрязнений.

• Снижение внутренних потерь давления. Конструкция с кольцевыми уплотнениями на соединениях повышает общую эффективность системы.

• Универсальность подключения. Подходит для одно‑ и двухтрубных систем с минимальной модернизацией.

• Функция запирания. Регулирующий клапан предотвращает самотек топлива при остановке горелки, обеспечивая чистый запуск.

• Удобство контроля. Наличие портов ⅛" упрощает подключение манометра и вакуумметра для мониторинга параметров работы.

• Долговечность. Шестерёнчатый механизм и качественные материалы обеспечивают длительный срок службы.

Рекомендации по эксплуатации:

• регулярно проверяйте состояние и очищайте разборный сетчатый фильтр;

• контролируйте давление с помощью манометра при настройке винтового регулятора;

• соблюдайте температурный диапазон перекачиваемого топлива (от 0 до +60 ∘C);

• следите за соответствием вязкости топлива допустимым значениям (2–75 мм²/с);

• не превышайте максимальное давление на входе и выходе (2 бар);

• при монтаже в однотрубную систему обеспечьте герметичность заглушки обратной линии;

• выполняйте монтаж и обслуживание согласно прилагаемой документации и требованиям к топливным системам.

Сфера применения:

• бытовые и коммерческие системы отопления с горелками мощностью 400–3000 кВт;

• дизельные горелки малой, средней и большой мощности;

• установки, требующие стабильной подачи дизельного топлива под высоким регулируемым давлением;

• системы с одно‑ или двухтрубной схемой топливоподачи;

• горелки брендов Elco, Riello, Cib Unigas и других.

Обеспечьте надёжную и эффективную работу вашей отопительной системы с насосом Suntec AJ 6 CC 1000 4P — сочетание европейского качества, продуманной конструкции и высокой производительности!
