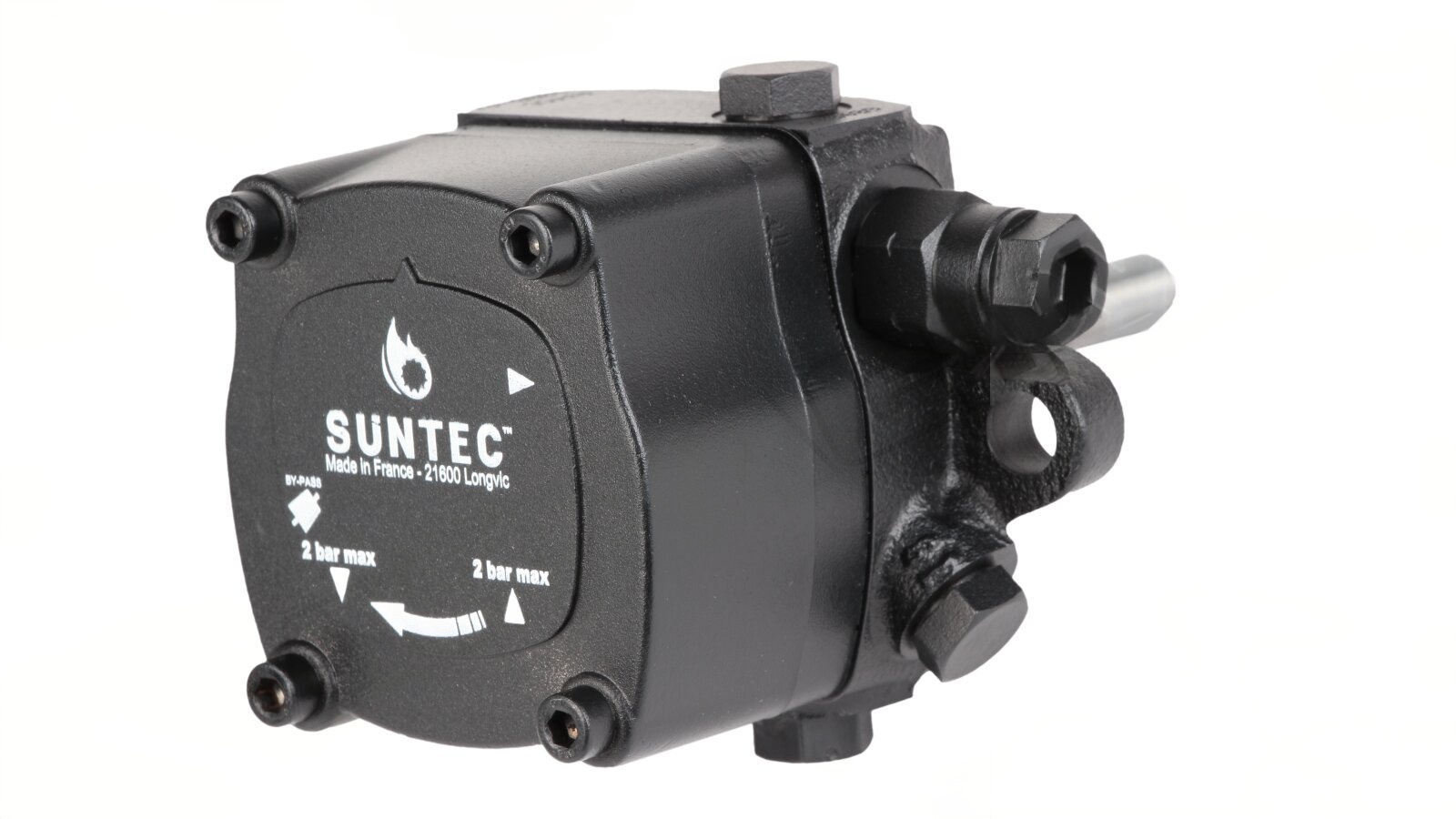

Топливный насос для горелок Suntec AJ 4 CE 1002 4P
Топливный насос Suntec AJ 4 CE 1002 4P — это современное решение для систем отопления на дизельном топливе. Модель входит в базовую серию насосов Suntec и разработана для эффективной работы с горелками средней мощности.Насос обеспечивает стабильную подачу дизельного топлива к форсунке под регулируемым давлением от 10 до 30 бар. При давлении на форсунку 20 бар скорость подачи составляет 158 л/ч. Устройство идеально подходит для комплектации горелок мощностью от 400 до 3000 кВт и является универсальным компонентом для котельных установок на дизтопливе.
Особенности конструкции
-
Клапан регулировки давления в составе насоса позволяет точно настраивать параметры подачи топлива.
-
Отсутствие встроенной запорной функции — запирание обеспечивается внешним электромагнитным клапаном (поставляется отдельно).
-
Уникальное расположение перепускного отверстия в линии форсунки (а не на поршне) — конструктивная особенность модели «1002».
-
Снижение внутренних потерь давления за счёт продуманной конструкции.
-
Кольцевые уплотнения на опорных поверхностях «обратки» и магистрали всасывания обеспечивают герметичность соединений.
-
Встроенный фильтр‑сетка с увеличенной площадью очистки (30 см2) защищает шестерёнчатый механизм от абразивных частиц размером более 120×150 мкм.
Принцип работы
- Зубчатая пара при вращении всасывает дизельное топливо из ёмкости.
- Топливо проходит через фильтр‑сетку, очищаясь от загрязнений.
- Очищенное топливо направляется к клапану регулировки давления.
- От клапана топливо подаётся на форсунку под заданным давлением.
- Избыточное топливо сливается в бак или перенаправляется на зубья шестерён — в зависимости от варианта подключения.
- Запирание потока выполняется внешним электромагнитным клапаном.
Подключение к системе
Заводская сборка рассчитана на подключение к двухтрубной системе. Для использования в однотрубных конструкциях необходимо:
-
выкрутить байпасную заглушку ключом‑шестигранником;
-
перекрыть канал слива топлива.
Представленная информация, изображения и технические характеристики носят информационный характер и могут отличаться от фактических.
