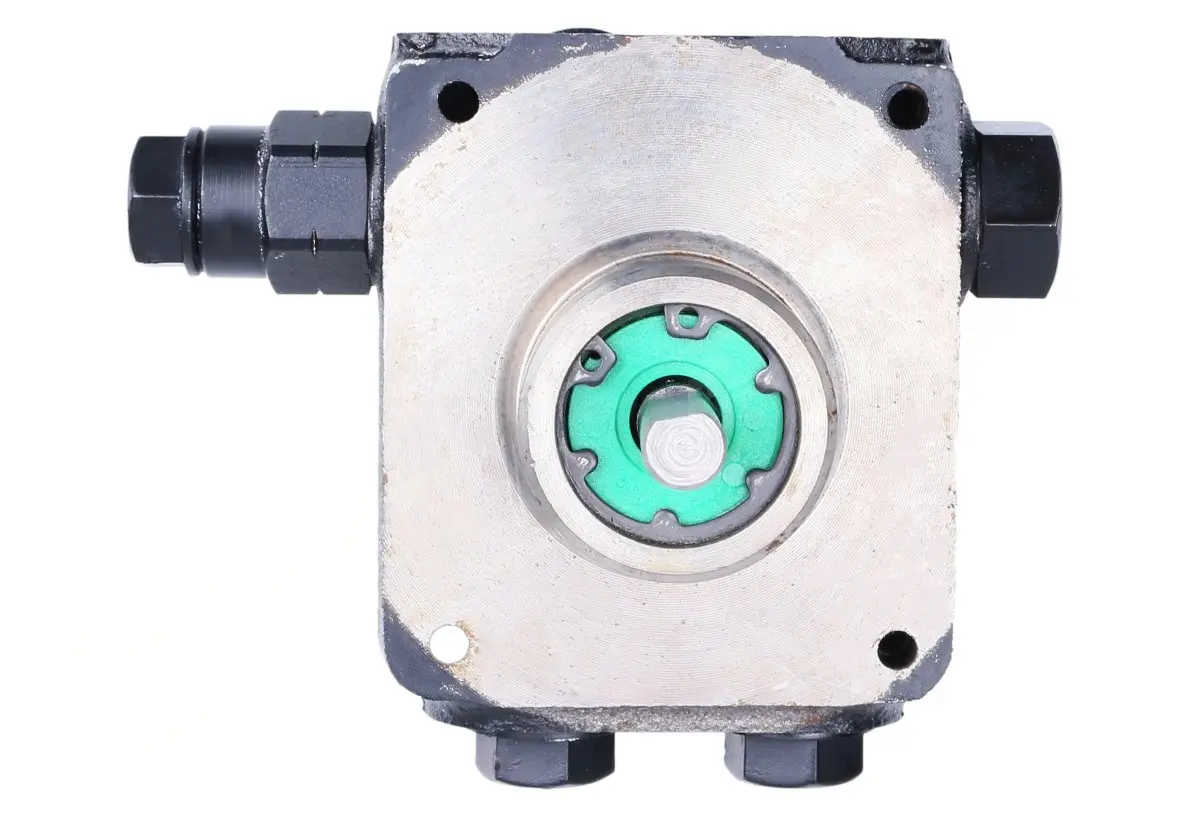

Насос для горелки Suntec AN 67 B 1335 6P

Шестерёнчатый насос Suntec AN 67 (Франция)

Шестерёнчатый насос серии AN 67 от компании Suntec разработан для эффективной работы в жидкотопливных системах обогрева. Модель отличается высокой надёжностью и продолжительным сроком службы, что делает её популярным решением среди покупателей.

Основные характеристики:

• назначение: подача горючей смеси к форсункам;

• диапазон рабочего давления: 10–20 бар;

• заводская настройка давления: 14 бар (с возможностью ручной регулировки);

• производительность: 79 л/ч (при напоре 11 бар);

• максимальная частота вращения оси привода: 3600 об/мин;

• температурный диапазон перекачиваемого топлива: от 0 до +60 ∘C;

• вязкость перекачиваемой жидкости: 2–75 мм²/с;

• тип резьбы для подключения приборов измерения давления: стандартная цилиндрическая;

• наличие фильтра: предварительный фильтр грубой очистки;

• масса: 1,2 кг;

• габариты: компактные, облегчающие монтаж.

Принцип работы:

1. Шестерёнчатый механизм создаёт разрежение во всасывающем трубопроводе и затягивает топливо из бака.

2. Топливо проходит через предварительный фильтр грубой очистки, где освобождается от крупных механических примесей.

3. Очищенное топливо поступает к регулирующему запорному клапану.

4. Клапан поддерживает заданное давление на форсуночной линии в диапазоне 10–20 бар.

5. В зависимости от типа системы:

   • в двухтрубной конфигурации избыточное топливо сбрасывается в топливный бак (насос используется в заводской комплектации);

   • в однотрубной конфигурации топливо, не попавшее на форсуночную линию, возвращается во всасывающую магистраль (требуется модификация конструкции).

Особенности монтажа:

• Для двухтрубной системы: насос устанавливается в заводской комплектации — никаких дополнительных изменений не требуется.

• Для однотрубной системы: необходимо:

  • снять заглушку байпаса (используйте шестигранный ключ на 4 мм);

  • установить на обратную линию стальную заглушку с шайбой.

Ключевые преимущества:

• Универсальность подключения. Совместим с 1‑ и 2‑трубными системами — достаточно внести минимальные изменения в конструкцию для однотрубной схемы.

• Гибкая настройка давления. Ручной регулятор позволяет точно выставить параметры в диапазоне 10–20 бар под конкретные условия эксплуатации.

• Надёжная защита системы. Предварительный фильтр грубой очистки предотвращает попадание крупных загрязнений к форсункам и клапану, продлевая срок службы насоса.

• Удобство контроля. Стандартная цилиндрическая резьба для подключения измерительных приборов упрощает мониторинг параметров работы.

• Компактность и лёгкость. Вес 1,2 кг и компактные размеры облегчают транспортировку и монтаж.

• Долговечность. Продуманная конструкция и качественные материалы обеспечивают продолжительный срок службы без необходимости частого техобслуживания.

Рекомендации по эксплуатации:

• установите дополнительный фильтр тонкой очистки топлива на участке нагнетания — это снизит риск засорения форсунок и продлит их срок службы;

• регулярно проверяйте состояние предварительного фильтра грубой очистки и очищайте его при необходимости;

• соблюдайте температурный диапазон перекачиваемого топлива (от 0 до +60 ∘C);

• следите за соответствием вязкости топлива допустимым значениям (2–75 мм²/с);

• не превышайте максимальную частоту вращения оси привода (3600 об/мин);

• выполняйте монтаж согласно прилагаемой документации и требованиям к топливным системам.

Сфера применения:

• жидкотопливные системы обогрева;

• отопительные котлы бытового и коммерческого назначения;

• установки, требующие стабильной подачи жидкого топлива под регулируемым давлением.

Обеспечьте надёжную и эффективную работу вашей отопительной системы с шестерёнчатым насосом Suntec AN 67 — сочетание европейского качества, продуманной конструкции и долговечности!
