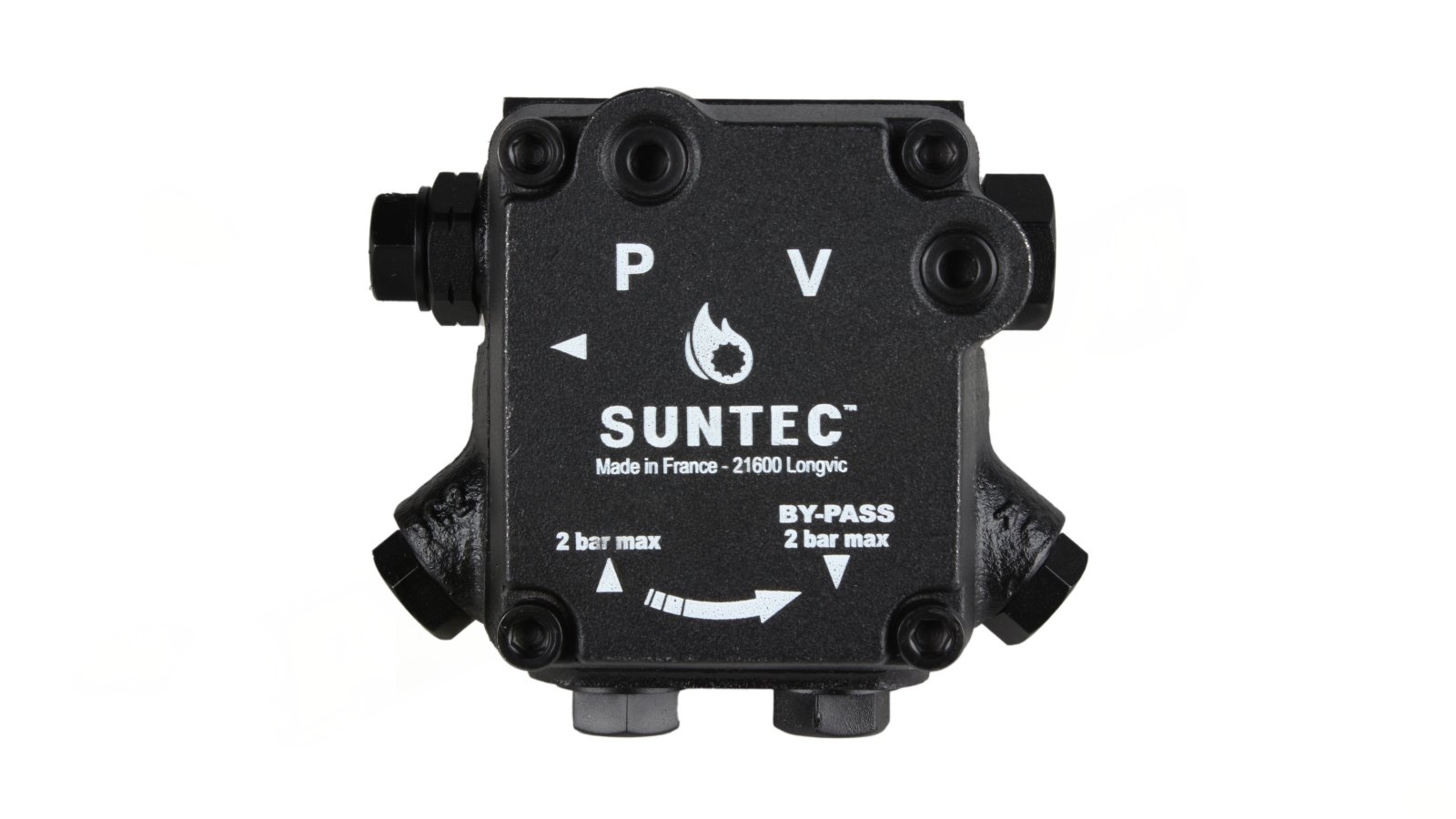

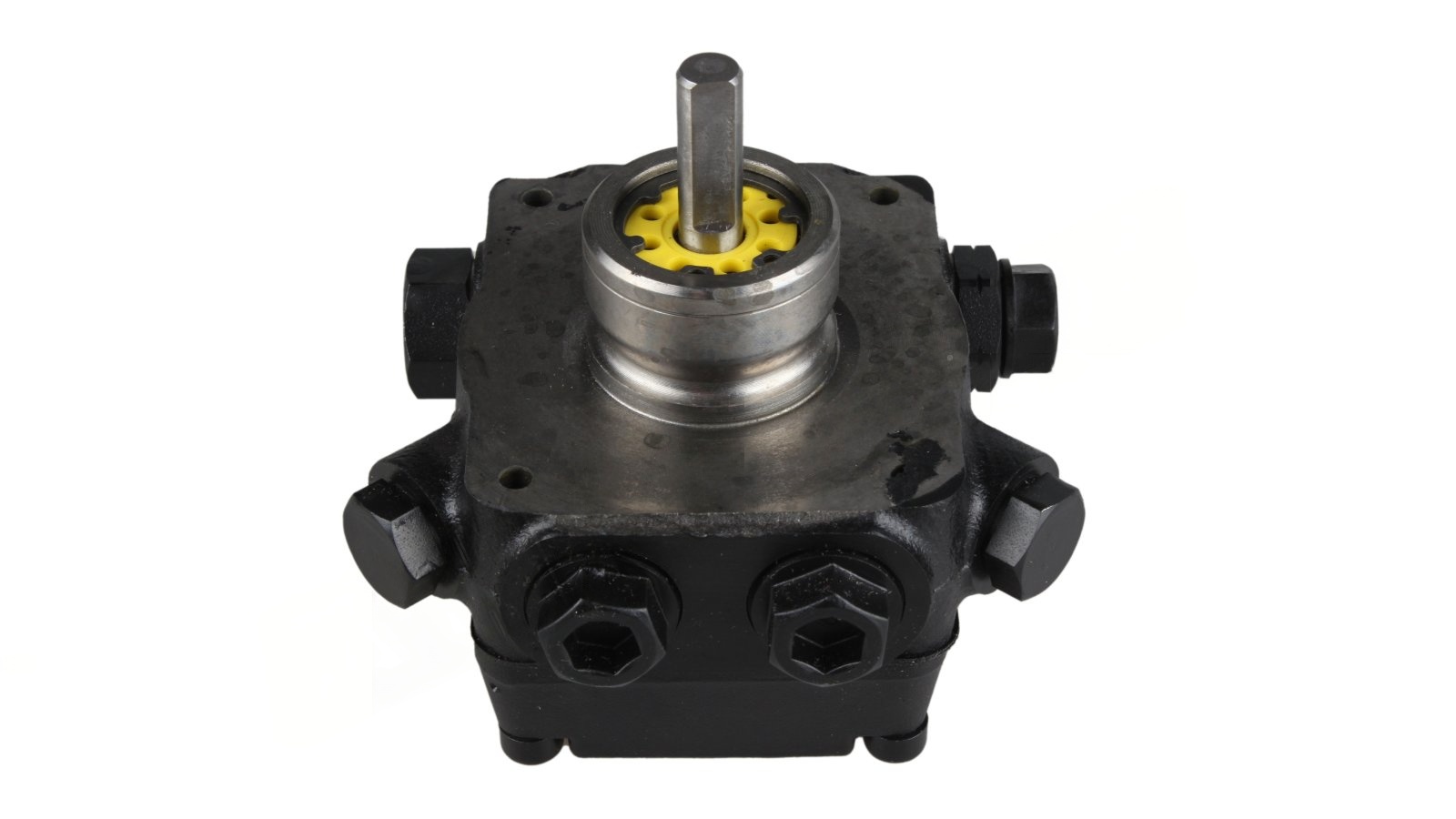

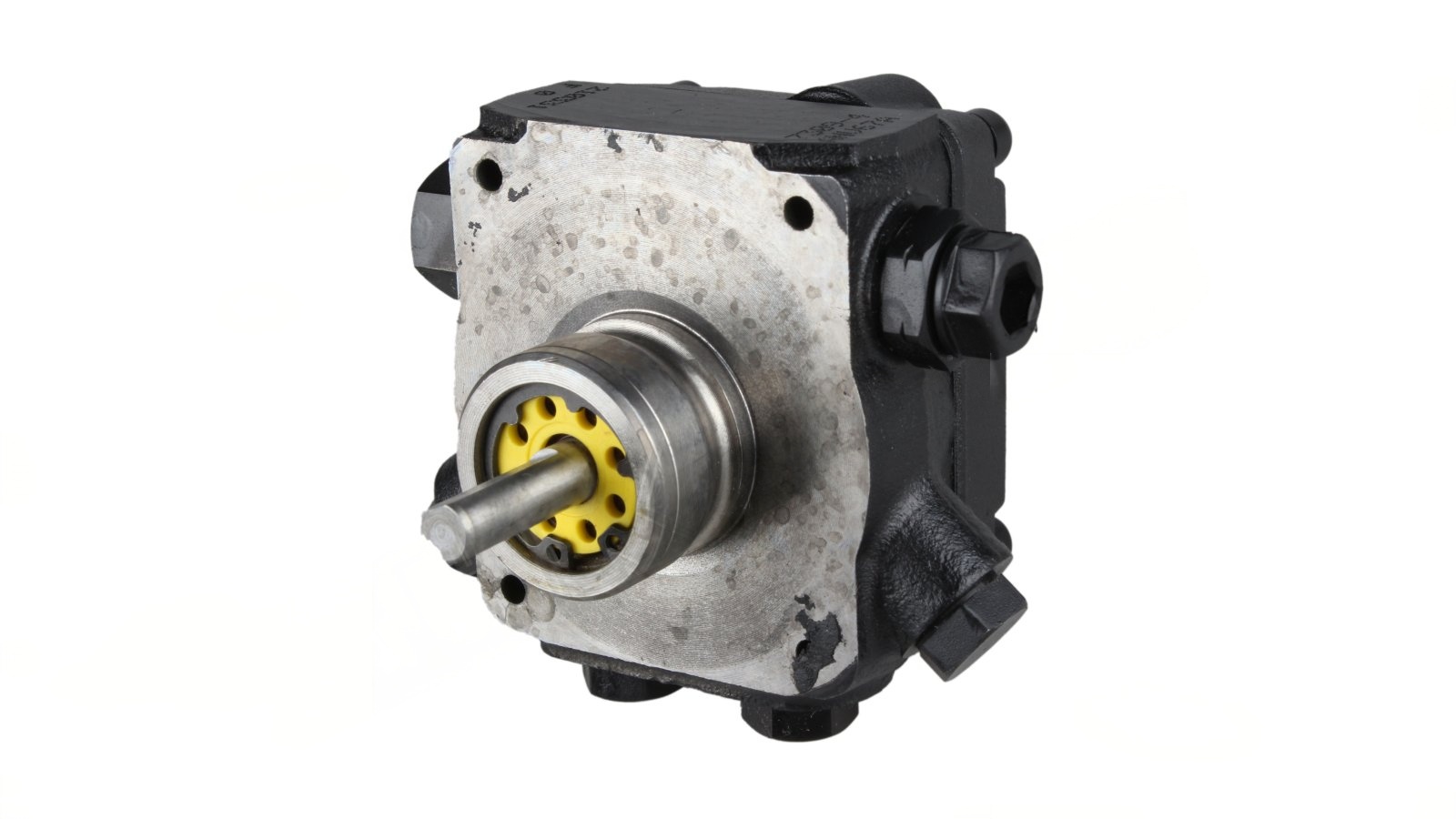

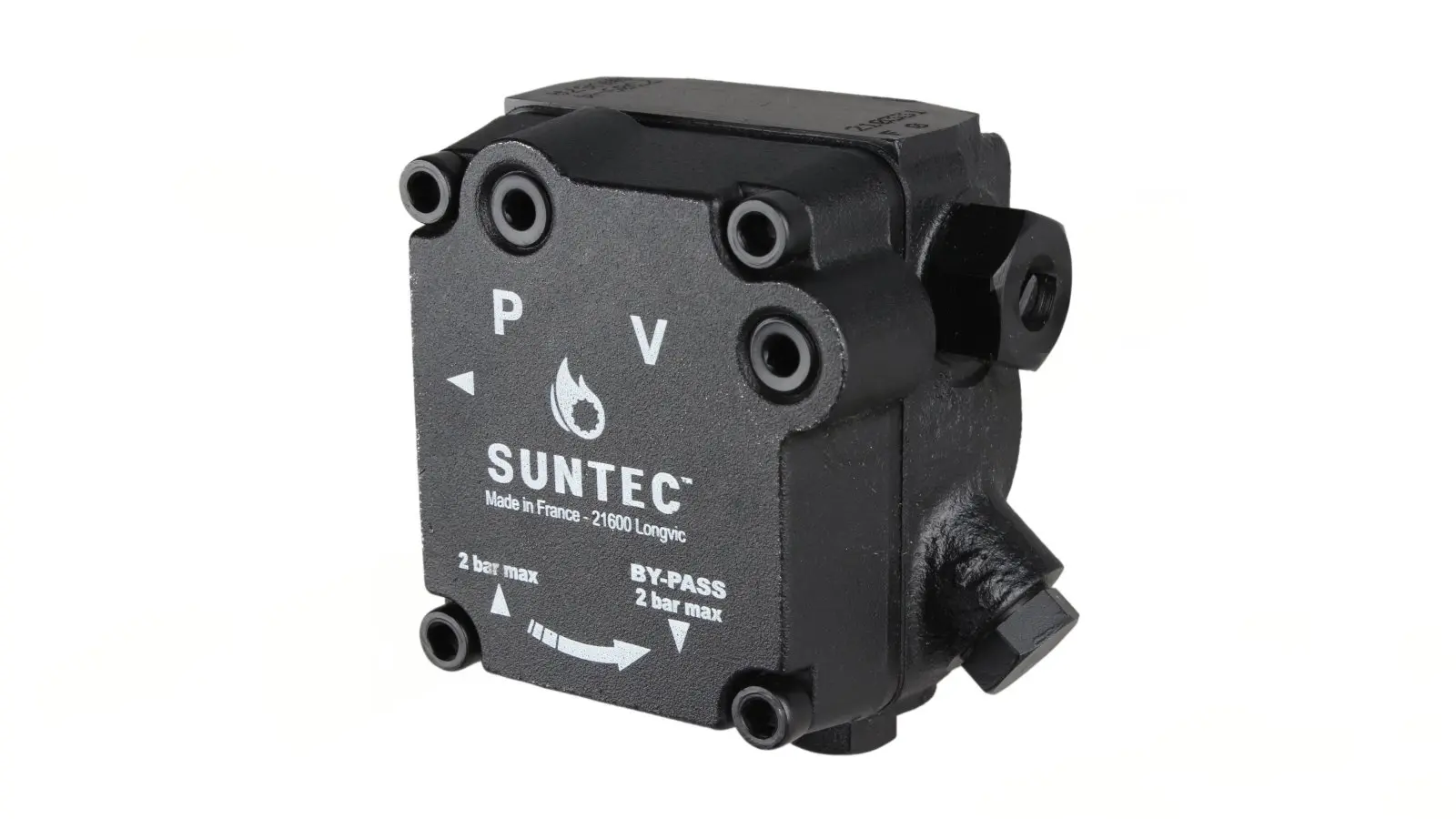

Насос для горелки Suntec AN V 67 A 7309 4P

Насос для горелки Suntec AN V 67 A 7309 4 (Франция)

Насос для горелки Suntec AN V 67 A 7309 4 предназначен для перекачивания дизельного топлива и смеси биодизеля B10. Модель совместима с горелками большинства производителей и подходит для установки в однотрубные и двухтрубные системы.

Основные характеристики:

• рабочая среда: дизельное топливо, смесь биодизеля B10;

• производительность: 80 л/ч (при давлении 11 бар и вязкости 5 сСт);

• диапазон регулировки давления: 10–20 бар;

• заводская настройка давления: 14 бар;

• температура перекачиваемого топлива: от 0 до +60 ∘C;

• фильтр очистки: встроенный сетчатый фильтр с размером ячейки 150 мкм (защита от механических частиц);

• уплотнения: витоновые (устойчивы к воздействию биодизеля);

• клапан: регулирующий с функцией запирания;

• способ монтажа: на втулку, ∅ 32 мм;

• присоединение к трубопроводу: резьба ¼″ NPTF (линии всасывания и обратного слива);

• порты для измерительных приборов: ⅛″ (манометр и вакуумметр);

• положение при монтаже: любое, кроме осью вверх;

• тип системы подключения: одно‑ или двухтрубное;

• дополнительные функции: автоматический вывод воздуха в двухтрубных системах;

• совместимость: горелки большинства производителей;

• надёжность: износостойкий шестерёнчатый механизм.

Принцип работы:

1. Топливо всасывается через входной патрубок.

2. Проходит через встроенный сетчатый фильтр (150 мкм), где очищается от механических примесей.

3. Поступает к регулирующему клапану, который поддерживает давление в диапазоне 10–20 бар.

4. Очищенное и отрегулированное по давлению топливо подаётся на форсунку.

5. В двухтрубных системах избыточное топливо сбрасывается в бак, а воздух автоматически выводится из системы.

6. В однотрубных системах топливо, не попавшее на форсуночную линию, возвращается во всасывающую магистраль.

Особенности монтажа:

• Для двухтрубной системы: насос устанавливается в заводской комплектации. Автоматический вывод воздуха обеспечивает стабильную работу системы.

• Для однотрубной системы:

  • снимите заглушку байпаса (используйте шестигранный ключ на 4 мм);

  • герметично закройте отверстие слива стальной заглушкой с шайбой.

Ключевые преимущества:

• Универсальность. Подходит для дизельного топлива и биодизельной смеси B10 благодаря витоновым уплотнениям.

• Гибкая настройка давления. Возможность регулировки в диапазоне 10–20 бар позволяет адаптировать насос под конкретные условия эксплуатации.

• Надёжная защита. Сетчатый фильтр (150 мкм) предотвращает попадание загрязнений в систему, продлевая срок службы компонентов.

• Удобство контроля. Наличие портов для манометра и вакуумметра упрощает мониторинг параметров работы.

• Автоматизация процессов. Автоматический вывод воздуха в 2‑трубных системах снижает необходимость ручного обслуживания.

• Износостойкость. Шестерёнчатый механизм и качественные материалы обеспечивают долгий срок службы.

• Простота обслуживания. Лёгкий доступ к фильтру для регулярной очистки (путём открытия крышки насоса).

• Универсальность монтажа. Возможность крепления в любой ориентации (кроме осью вверх) упрощает интеграцию в существующие системы.

Рекомендации по эксплуатации:

• регулярно очищайте встроенный фильтр от загрязнений — для этого откройте крышку насоса;

• соблюдайте температурный диапазон перекачиваемого топлива (от 0 до +60 ∘C);

• выполняйте монтаж согласно прилагаемой документации и требованиям к топливным системам;

• при модернизации под 1‑трубную систему убедитесь в герметичности установки заглушки;

• следите за соответствием вязкости топлива условиям эксплуатации.

Сфера применения:

• отопительные системы на дизельном топливе и биодизеле B10;

• бытовые и коммерческие котлы с наддувными горелками;

• установки, требующие стабильной подачи топлива под регулируемым давлением;

• системы с одно‑ или двухтрубной разводкой.

Обеспечьте надёжную работу вашей отопительной системы с насосом Suntec AN V 67 A 7309 4 — сочетание европейского качества, продуманной конструкции и долговечности!
