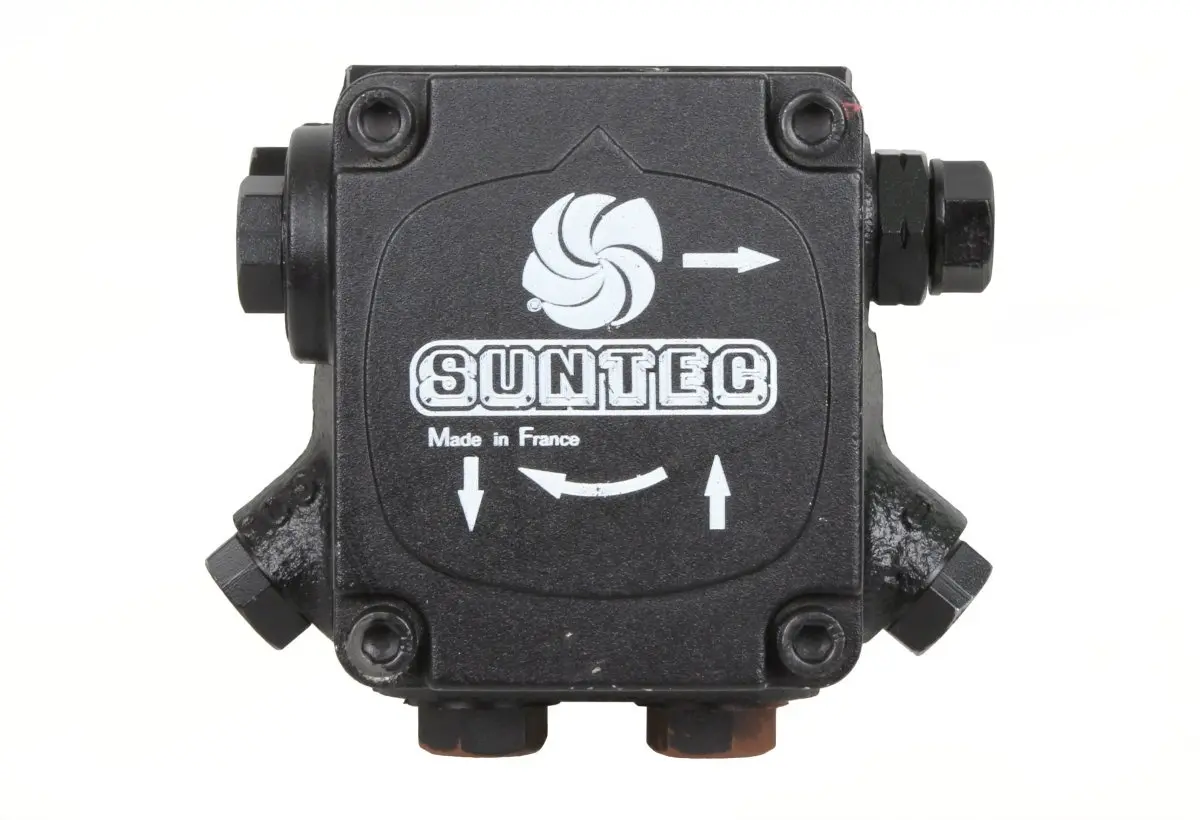

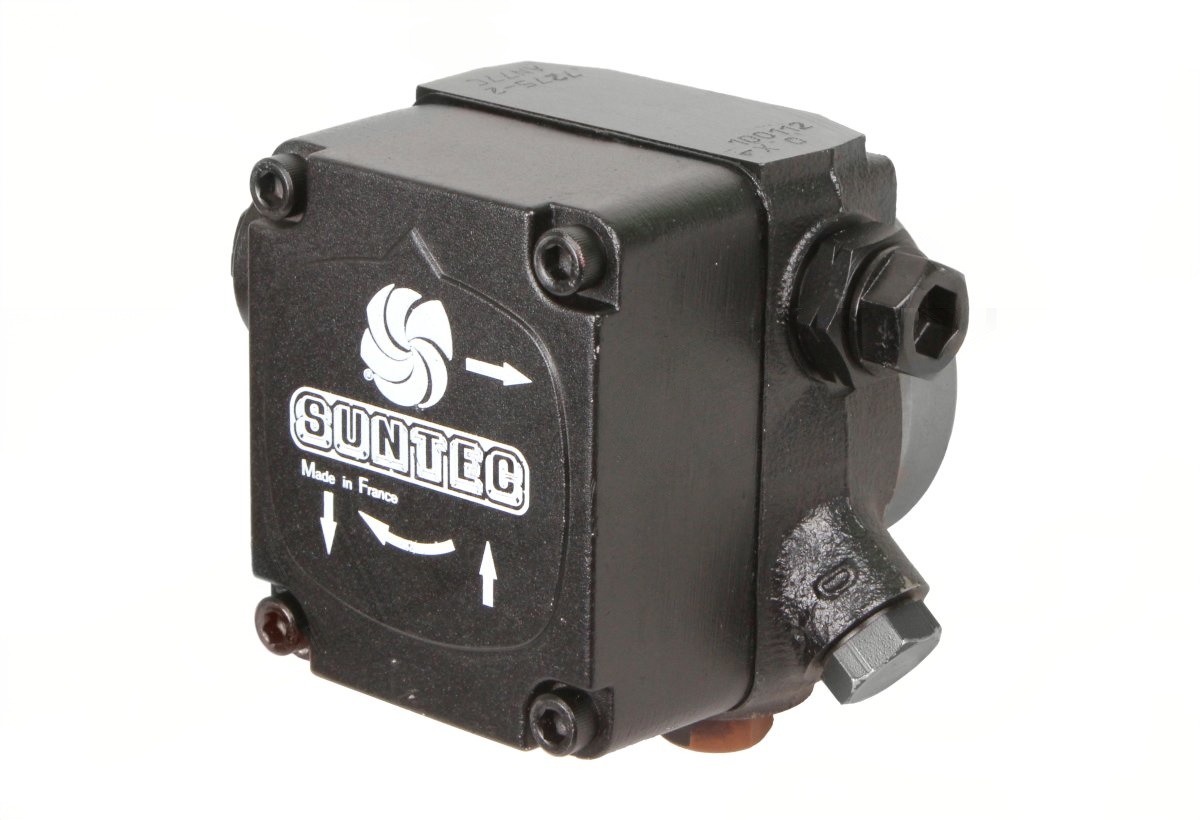

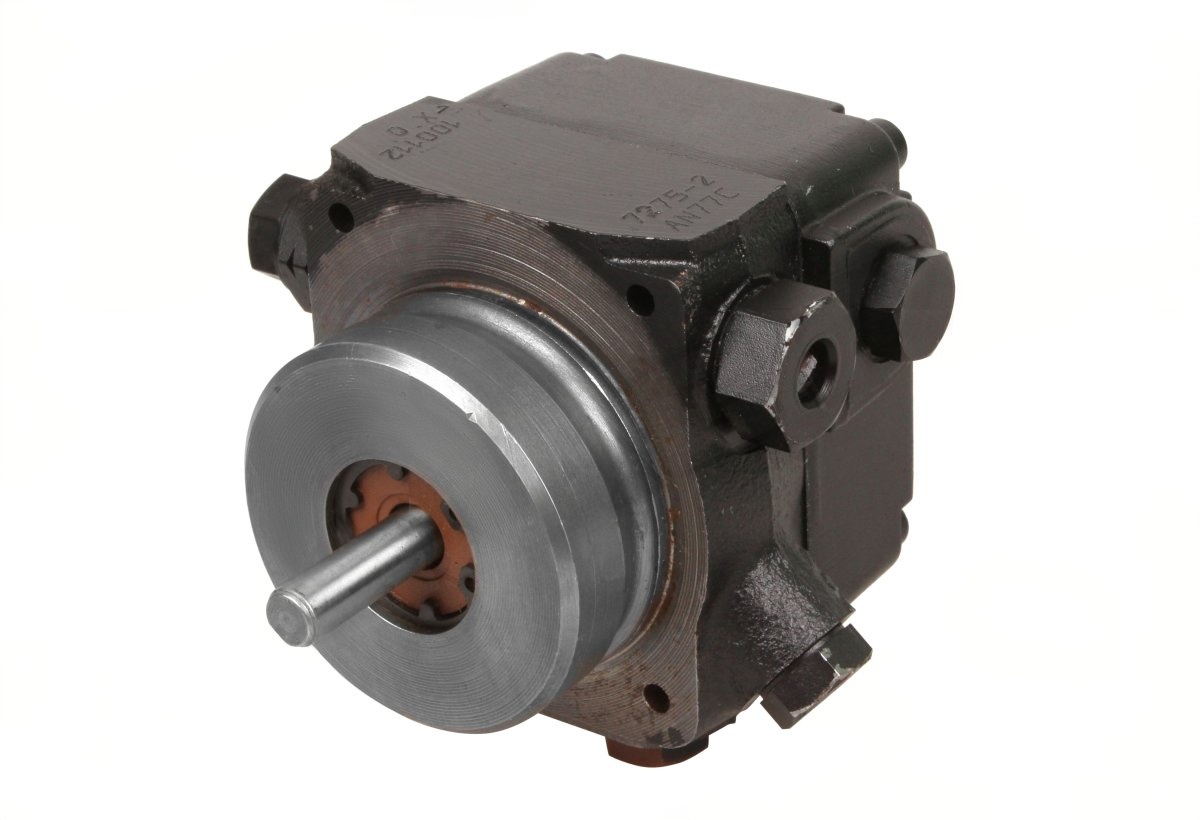

Насос для горелки Suntec AN 77 C 7275 2P

Высокопроизводительный насос Suntec AN 77 C 7275 2P (Франция)

Насос AN 77 C 7275 2P от французской фирмы Suntec разработан для подачи дизельного топлива в наддувных горелках. Модель отличается высокой производительностью, надёжной шестерёнчатой конструкцией и поддержкой регулирующей и запорной функций.

Основные характеристики:

• рабочая среда: дизельное топливо;

• производительность: 108 л/ч (при давлении 11 бар);

• диапазон регулировки давления: 10–20 бар;

• заводская настройка давления: 14 бар (с возможностью ручной регулировки);

• максимальная скорость вращения: 3600 об/мин;

• вязкость перекачиваемой жидкости: 2–75 мм²/с;

• температурный диапазон топлива: от 0 до +60 ∘C;

• фильтр очистки: сетчатый, с размером ячейки 150 мкм и площадью проходной области 20 см²;

• вес: 1,2 кг;

• габариты: компактные (облегчают транспортировку и монтаж);

• порты для измерительных приборов: резьба G⅛" (стандарт ISO 228/1), для подключения манометра и вакуумметра;

• тип системы подключения: одно‑ или двухтрубное;

• способ монтажа:

  • для двухтрубной системы — в заводской комплектации;

  • для однотрубной системы — с модификацией (удаление заглушки байпаса и установка стальной заглушки на линию обратной подачи).

Принцип работы:

1. Топливо всасывается через входной патрубок.

2. Проходит через сетчатый фильтр, где очищается от механических частиц размером 150 мкм и более.

3. Поступает к регулирующему клапану, который поддерживает давление в диапазоне 10–20 бар.

4. Очищенное и отрегулированное по давлению топливо подаётся на форсунку.

5. В двухтрубных системах избыточное топливо сбрасывается в бак.

6. В однотрубных системах топливо, не попавшее на форсуночную линию, возвращается во всасывающую магистраль.

Особенности монтажа:

• Для двухтрубной системы: насос устанавливается в стандартной заводской комплектации.

• Для однотрубной системы:

  • удалите заглушку байпаса с помощью шестигранного ключа на 4 мм;

  • перегородите линию обратной подачи стальной заглушкой.

Ключевые преимущества:

• Высокая производительность. Обеспечивает подачу топлива до 108 л/ч при оптимальном давлении 11 бар.

• Гибкая настройка давления. Возможность регулировки в диапазоне 10–20 бар позволяет адаптировать насос под конкретные условия эксплуатации.

• Надёжная фильтрация. Сетчатый фильтр с площадью 20 см² и ячейками 150 мкм защищает форсунки и механизм насоса от загрязнений.

• Удобство контроля. Наличие портов с резьбой G⅛" упрощает подключение манометра и вакуумметра для мониторинга параметров работы.

• Универсальность подключения. Совместим с 1‑ и 2‑трубными системами с минимальными доработками.

• Компактность и лёгкость. Вес 1,2 кг и небольшие габариты облегчают транспортировку, установку и обслуживание.

• Износостойкость. Шестерёнчатая конструкция обеспечивает долгий срок службы даже при максимальных нагрузках.

Рекомендации по эксплуатации:

• установите фильтр тонкой очистки на участок напора — это повысит безотказность и продлит срок службы форсунок горелки;

• регулярно проверяйте и очищайте сетчатый фильтр от загрязнений;

• соблюдайте температурный диапазон перекачиваемого топлива (от 0 до +60 ∘C);

• следите за соответствием вязкости топлива допустимым значениям (2–75 мм²/с);

• не превышайте максимальную скорость вращения (3600 об/мин);

• выполняйте монтаж согласно прилагаемой документации и требованиям к топливным системам.

Сфера применения:

• наддувные горелки на дизельном топливе;

• бытовые и промышленные отопительные котлы;

• системы, требующие стабильной подачи дизельного топлива под регулируемым давлением;

• установки с одно‑ или двухтрубной схемой топливоподачи.
