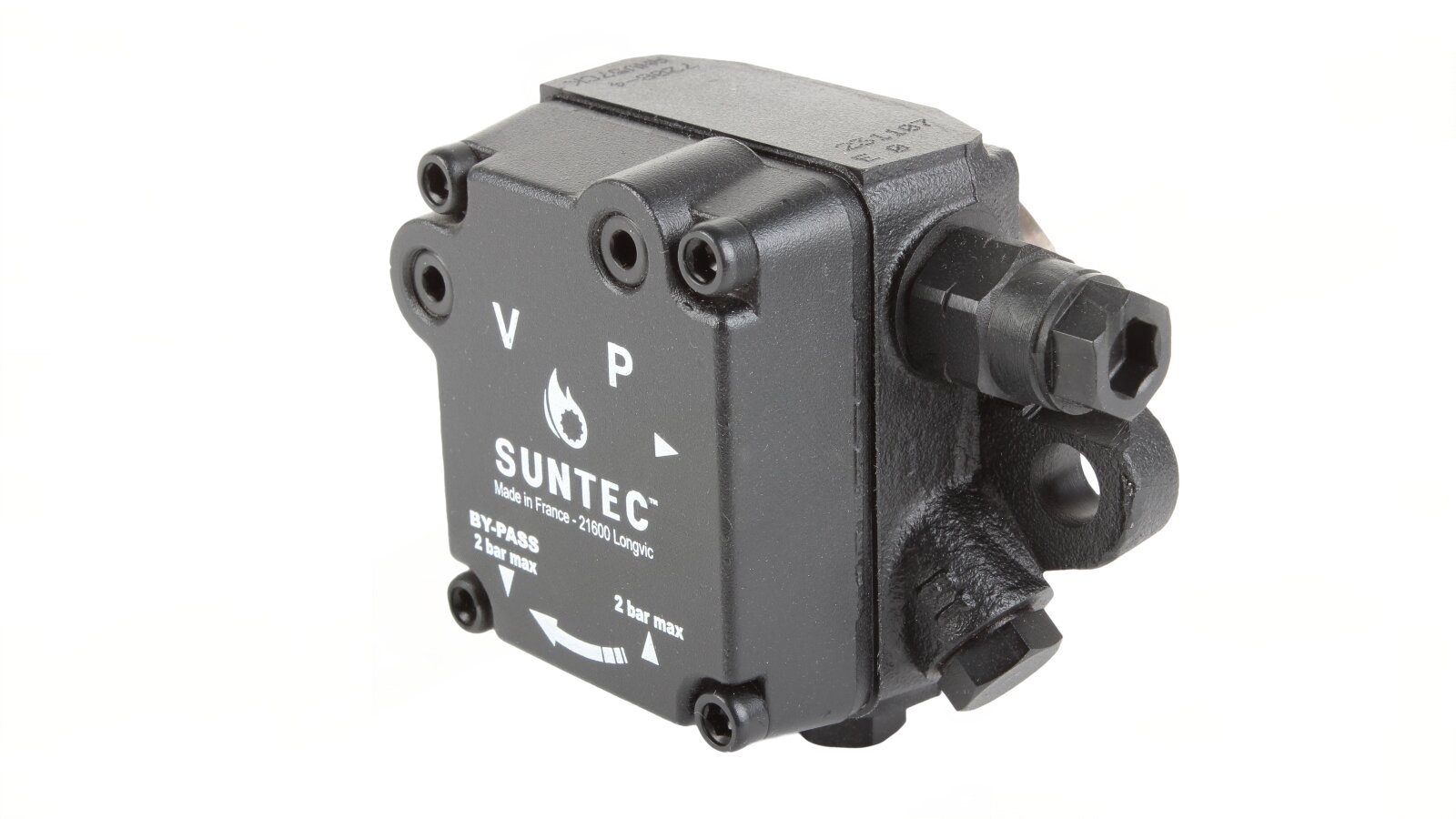

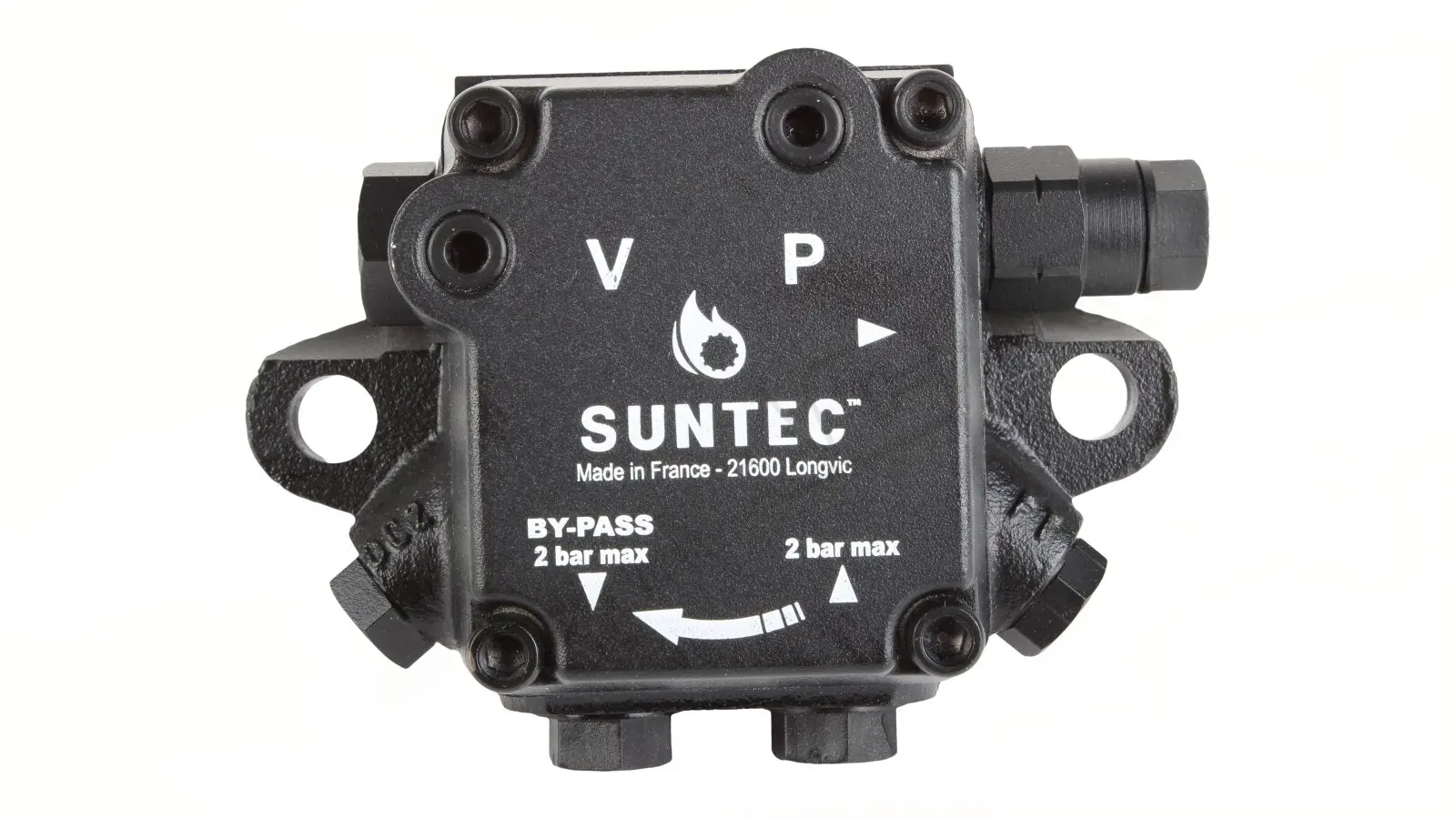

Насос для горелки Suntec AN V 57 C K 7208 4P

Насос для горелки Suntec AN V 57 C K 7208 4P (Франция)

Насос для горелки Suntec AN V 57 C K 7208 4P разработан для оснащения отопительного оборудования. Модель обеспечивает подачу дизельного топлива и биодизеля на форсунку под давлением до 14 бар. Относится к базовой серии с клапаном регулировки давления и функцией запирания.

Основные характеристики:

• рабочая среда: дизельное топливо, биодизель;

• максимальное давление подачи: 14 бар;

• тип насоса: базовый, с клапаном регулировки давления и функцией запирания;

• фильтр очистки: сетчатый, с размером ячейки 150 мкм и рабочей зоной 6 см² (защита от частиц ржавчины, мусора и примесей);

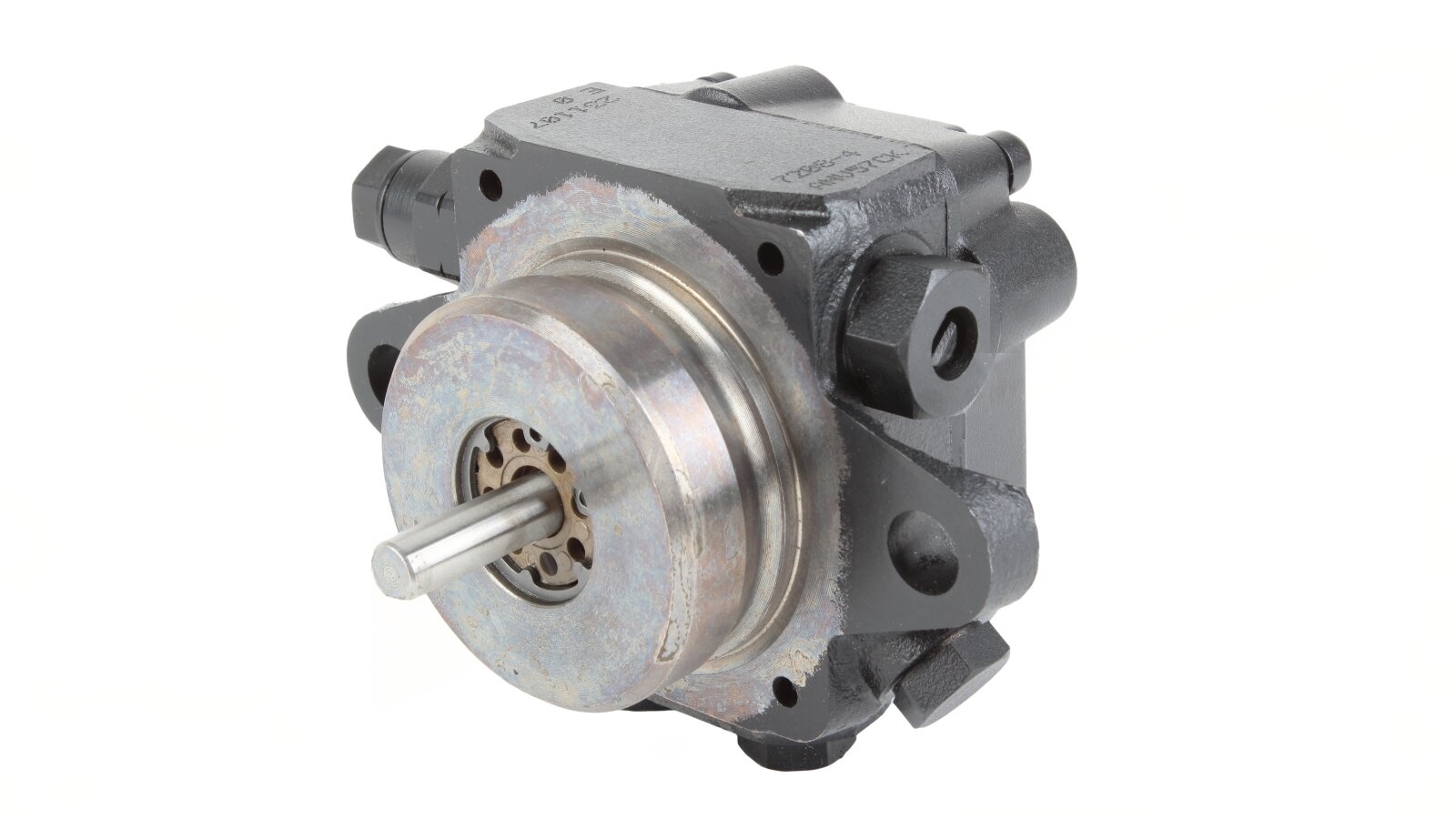

• способ монтажа: фланцевое соединение, ∅ 54 мм;

• присоединение к трубопроводу: коническая резьба ¼″ NPTF (входящая и обратная линия);

• порты для измерительных приборов: стандартные порты согласно ISO 228/1 (для манометра и вакуумметра);

• положение при монтаже: любое, кроме осью вверх (чтобы исключить осевую или радиальную нагрузку на вал);

• тип системы подключения: одно‑ или двухтрубное;

• система отвода воздуха:

  • в двухтрубной схеме — автоматический сброс излишков воздуха;

  • в однотрубной схеме — через открытый порт манометра (для ускорения сброса в контурах с обратной линией требуется ослабить заглушку порта манометра).

Принцип работы:

1. Топливо всасывается через входной патрубок.

2. Проходит через сетчатый фильтр, где очищается от механических примесей размером от 150 мкм.

3. Поступает к клапану регулировки давления, который поддерживает заданные параметры (до 14 бар).

4. Очищенное и отрегулированное по давлению топливо подаётся на форсунку.

5. В двухтрубных системах излишки воздуха отводятся автоматически.

6. В однотрубных системах сброс воздуха осуществляется через порт манометра.

Особенности монтажа:

• Для двухтрубной системы: насос устанавливается в базовой комплектации (с заглушкой байпаса в обратной линии).

• Для однотрубной системы:

  • извлеките байпасную заглушку с помощью шестигранного ключа;

  • наглухо закройте сливное отверстие стальной заглушкой.

Ключевые преимущества:

• Универсальность применения. Подходит для дизельного топлива и биодизеля, совместим с 1‑ и 2‑трубными системами.

• Надёжная фильтрация. Сетчатый фильтр с площадью 6 см² и ячейками 150 мкм защищает форсунки и внутренние компоненты насоса от загрязнений.

• Удобство контроля. Наличие стандартных портов ISO 228/1 позволяет подключить манометр и вакуумметр для мониторинга параметров работы.

• Автоматизация процессов. Автоматический отвод воздуха в двухтрубных системах снижает необходимость ручного обслуживания.

• Простота монтажа. Фланцевое соединение ∅ 54 мм и стандартные резьбовые подключения упрощают установку.

• Компактность. Небольшие габариты облегчают интеграцию в существующие отопительные системы.

• Гибкость настройки. Клапан регулировки давления с функцией запирания обеспечивает точную настройку подачи топлива и резкое прекращение подачи после остановки горелки.

Рекомендации по эксплуатации:

• регулярно проверяйте состояние сетчатого фильтра и очищайте его при необходимости;

• для продления срока службы топливных форсунок установите после насоса фильтр тонкой очистки (рекомендация производителя);

• при использовании в однотрубной системе убедитесь в герметичности закрытия сливного отверстия;

• избегайте монтажа в положении осью вверх — это может привести к нагрузке на вал и преждевременному износу;

• выполняйте монтаж и обслуживание согласно прилагаемой документации и требованиям к топливным системам.

Сфера применения:

• отопительные системы на дизельном топливе и биодизеле;

• бытовые и промышленные котлы с горелками;

• установки, требующие стабильной подачи топлива под регулируемым давлением;

• системы с одно‑ или двухтрубной схемой топливоподачи.

Обеспечьте надёжную и эффективную работу вашей отопительной системы с насосом Suntec AN V 57 C K 7208 4P — сочетание французского качества, продуманной конструкции и долговечности!
