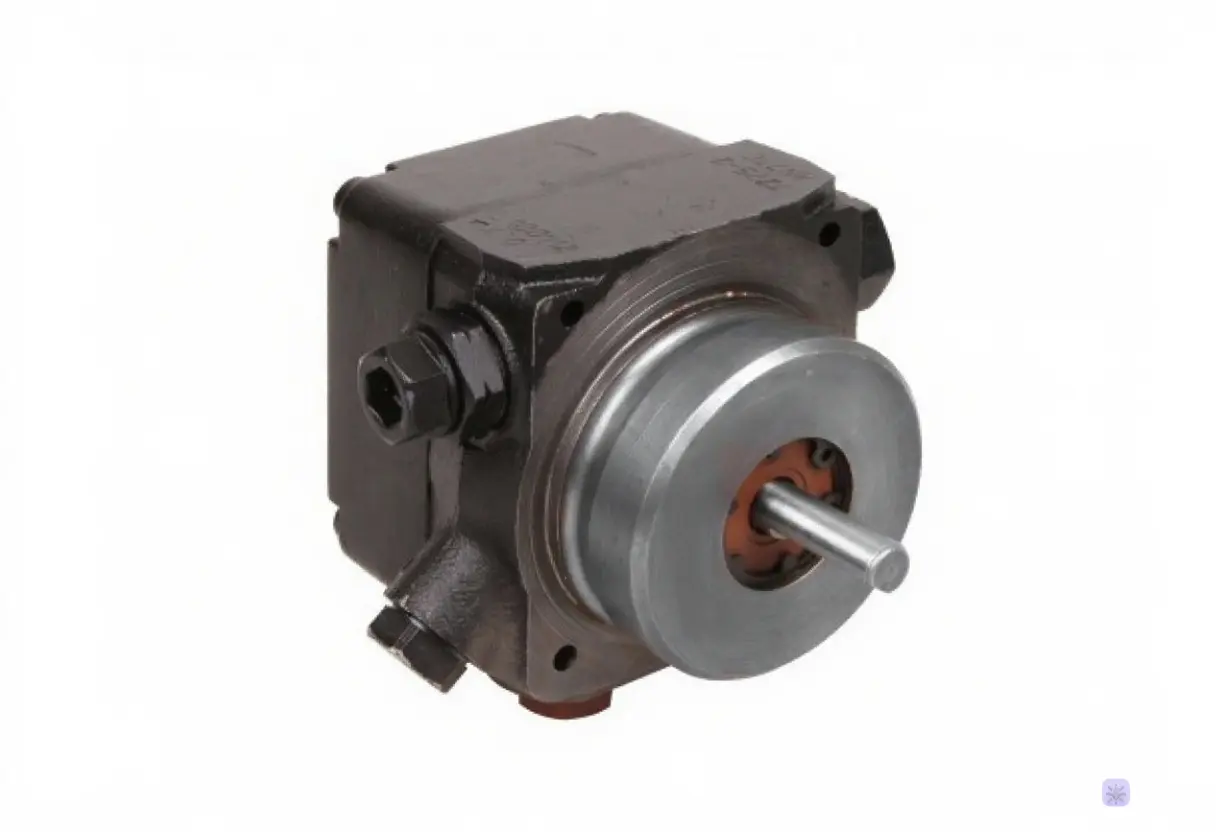

Насос для горелки Suntec AN 77 A K 7266 2P

Насос для горелки Suntec AN 77 A K 7266 2P (Франция)

Насос для горелки Suntec AN 77 A K 7266 2P предназначен для перекачивания дизельного топлива и керосина при эксплуатации маломощных систем отопления. Модель отличается компактными габаритами, оптимальной производительностью и совместимостью с горелками большинства брендов.

Основные характеристики:

• рабочая среда: дизельное топливо, керосин;

• диапазон регулировки давления: 10–20 бар;

• заводская настройка давления: 14 бар (регулируется с помощью винта);

• температурный диапазон топлива: от 0 до +60 ∘C;

• фильтр очистки: сетчатый, с размером ячейки 150 мкм и увеличенной рабочей зоной 20 см² (удаляет ржавчину, примеси и абразивные частицы);

• уплотнитель вала: витоновый (обеспечивает безопасную перекачку керосина);

• основной рабочий орган: шестерёнчатый механизм (рассчитан на интенсивные нагрузки);

• способ монтажа: втулочная посадка, ∅ 54 мм (соответствует евростандарту EN 225);

• присоединение к трубопроводу: коническая резьба ¼″ NPTF (входящая и обратная линия);

• порты для измерительных приборов: стандартные выходы для подключения манометра и вакуумметра;

• положение при монтаже: любое, кроме осью вверх (чтобы исключить осевую или радиальную нагрузку на вал);

• тип системы подключения: одно‑ или двухтрубное;

• дополнительные компоненты: внешний электромагнитный клапан (обеспечивает запорную функцию);

• совместимость: горелки Baltur, Lamborghini, Ecoflam, Weishaupt, Oilon и других производителей.

Принцип работы:

1. Топливо всасывается через входной патрубок.

2. Проходит через сетчатый фильтр, где очищается от механических примесей размером от 150 мкм.

3. Поступает к регулировочному клапану, который поддерживает давление в диапазоне 10–20 бар.

4. Очищенное и отрегулированное по давлению топливо подаётся на форсунку.

5. В двухтрубных системах избыточное топливо сбрасывается в бак, а воздух автоматически выводится из системы.

6. В однотрубных системах топливо, не попавшее на форсуночную линию, возвращается во всасывающую магистраль.

Особенности монтажа:

• Для двухтрубной системы: насос устанавливается в заводской комплектации (с заглушкой байпаса в обратной линии).

• Для однотрубной системы:

  • извлеките байпасную заглушку с помощью шестигранного ключа;

  • установите глухую заглушку, чтобы наглухо закрыть сливное отверстие.

Ключевые преимущества:

• Универсальность. Подходит для дизельного топлива и керосина, совместим с 1‑ и 2‑трубными системами.

• Надёжная защита. Сетчатый фильтр с увеличенной площадью (20 см²) и ячейками 150 мкм защищает форсунки и внутренние компоненты насоса от загрязнений.

• Безопасность перекачки. Витоновый уплотнитель вала устойчив к воздействию керосина.

• Гибкая настройка. Возможность регулировки давления в диапазоне 10–20 бар позволяет адаптировать насос под конкретные условия эксплуатации.

• Удобство контроля. Наличие стандартных выходов упрощает подключение манометра и вакуумметра для мониторинга параметров работы.

• Прочность конструкции. Шестерёнчатый механизм рассчитан на интенсивные нагрузки, что гарантирует долгий срок службы.

• Компактность. Небольшие габариты облегчают интеграцию в существующие отопительные системы.

• Совместимость. Работает с горелками ведущих брендов, включая Baltur, Lamborghini, Ecoflam, Weishaupt и Oilon.

Рекомендации по эксплуатации:

• установите дополнительный фильтр выше по течению от насоса — это продлит срок службы топливных форсунок (рекомендация производителя);

• регулярно проверяйте состояние сетчатого фильтра и очищайте его при необходимости;

• соблюдайте температурный диапазон перекачиваемого топлива (от 0 до +60 ∘C);

• при модернизации под 1‑трубную систему убедитесь в герметичности установки глухой заглушки;

• избегайте монтажа в положении осью вверх — это может привести к нагрузке на вал и преждевременному износу;

• выполняйте монтаж и обслуживание согласно прилагаемой документации и требованиям к топливным системам.

Сфера применения:

• маломощные отопительные системы на дизельном топливе и керосине;

• бытовые и коммерческие котлы с наддувными горелками;

• установки, требующие стабильной подачи топлива под регулируемым давлением;

• системы с одно‑ или двухтрубной схемой топливоподачи.

Обеспечьте надёжную и эффективную работу вашей отопительной системы с насосом Suntec AN 77 A K 7266 2P — сочетание европейского качества, продуманной конструкции и долговечности!
