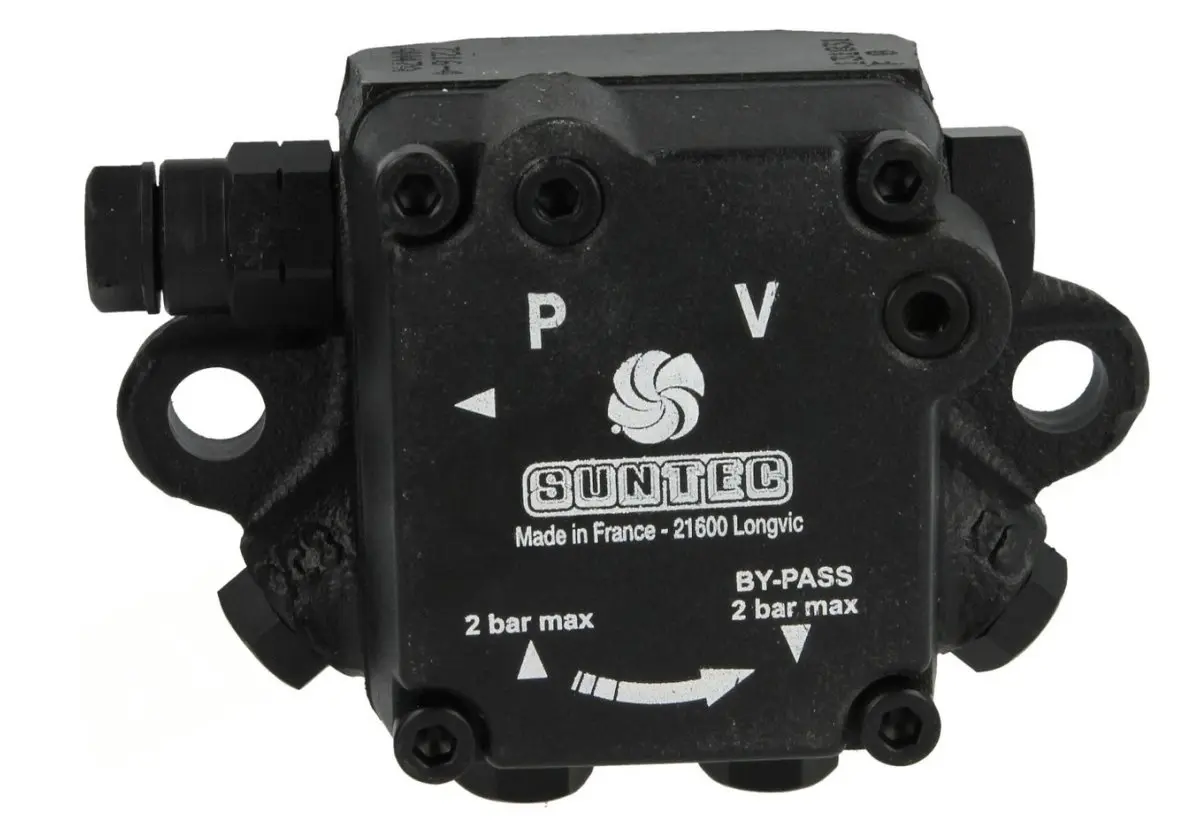

Насос для горелки Suntec AN 47 A 7216 4P

Шестерёнчатый насос Suntec AN 47 A 7216 4P (Франция)

Шестерёнчатый насос Suntec AN 47 A 7216 4P от французского производителя Suntec предназначен для подачи дизельного топлива в жидкотопливных горелках с наддувом мощностью до 1000 кВт. Модель оснащена клапаном для регулировки давления и запорной функцией.

Основные характеристики:

• рабочая среда: дизельное топливо (соляра);

• мощность горелки: до 1000 кВт;

• диапазон регулировки давления: 7–14 бар;

• заводская настройка давления: 9 бар (с возможностью ручной регулировки);

• производительность: 39 л/ч (при давлении 11 бар);

• максимальная скорость вращения электропривода: 3600 об/мин;

• вязкость перекачиваемой жидкости: 2–75 мм²/с;

• температурный диапазон топлива: от 0 до +60 ∘C;

• фильтр очистки: сетчатый, с размером ячейки 150 мкм (защита от ржавчины, примесей и абразивных частиц);

• порты для измерительных приборов: G⅛", соответствуют стандарту ISO 228/1 (для манометра и вакуумметра);

• вес: 1,0 кг;

• тип системы подключения: одно‑ или двухтрубное;

• способ монтажа:

  • для двухтрубной системы — в заводской комплектации (с заглушкой байпаса в обратной линии);

  • для однотрубной системы — с модификацией (демонтаж заглушки байпаса и установка стальной заглушки с шайбой на обратную линию);

• инструмент для монтажа: шестигранный ключ 4 мм.

Принцип работы:

1. Топливо всасывается через входной патрубок.

2. Проходит через сетчатый фильтр, где очищается от механических частиц размером от 150 мкм.

3. Поступает к регулировочному клапану, который поддерживает давление в диапазоне 7–14 бар.

4. Очищенное и отрегулированное по давлению топливо подаётся на форсунку.

5. В двухтрубных системах избыточное топливо сбрасывается в бак, а воздух автоматически выводится из системы.

6. В однотрубных системах топливо, не попавшее на форсуночную линию, возвращается во всасывающую магистраль.

Особенности монтажа:

• Для двухтрубной системы: насос устанавливается в заводской комплектации.

• Для однотрубной системы:

  • демонтируйте заглушку байпаса с помощью шестигранного ключа 4 мм;

  • перекройте обратную линию стальной заглушкой с шайбой.

Ключевые преимущества:

• Универсальность применения. Подходит для жидкотопливных горелок мощностью до 1000 кВт.

• Гибкая настройка давления. Возможность регулировки в диапазоне 7–14 бар позволяет адаптировать насос под конкретные условия эксплуатации.

• Надёжная фильтрация. Сетчатый фильтр с ячейками 150 мкм защищает форсунки и внутренние компоненты насоса от загрязнений.

• Удобство контроля. Наличие портов G⅛" упрощает подключение манометра и вакуумметра для мониторинга параметров работы.

• Компактность и лёгкость. Вес 1,0 кг и небольшие габариты облегчают транспортировку, установку и обслуживание.

• Износостойкость. Шестерёнчатый механизм рассчитан на интенсивные нагрузки, что гарантирует долгий срок службы.

• Совместимость. Подходит для систем с одно‑ и двухтрубной схемой топливоподачи.

Рекомендации по эксплуатации:

• установите дополнительный фильтр тонкой очистки на напорном участке — это продлит срок службы топливных форсунок (рекомендация производителя);

• регулярно проверяйте состояние сетчатого фильтра и очищайте его при необходимости;

• соблюдайте температурный диапазон перекачиваемого топлива (от 0 до +60 ∘C);

• не превышайте максимальную скорость вращения (3600 об/мин);

• следите за соответствием вязкости топлива допустимым значениям (2–75 мм²/с);

• при модернизации под 1‑трубную систему убедитесь в герметичности установки заглушки;

• выполняйте монтаж и обслуживание согласно прилагаемой документации и требованиям к топливным системам.

Сфера применения:

• жидкотопливные горелки с наддувом (до 1000 кВт);

• бытовые и промышленные отопительные котлы;

• установки, требующие стабильной подачи дизельного топлива под регулируемым давлением;

• системы с одно‑ или двухтрубной схемой топливоподачи.

Обеспечьте надёжную и эффективную работу вашей отопительной системы с насосом Suntec AN 47 A 7216 4P — сочетание европейского качества, продуманной конструкции и долговечности!
