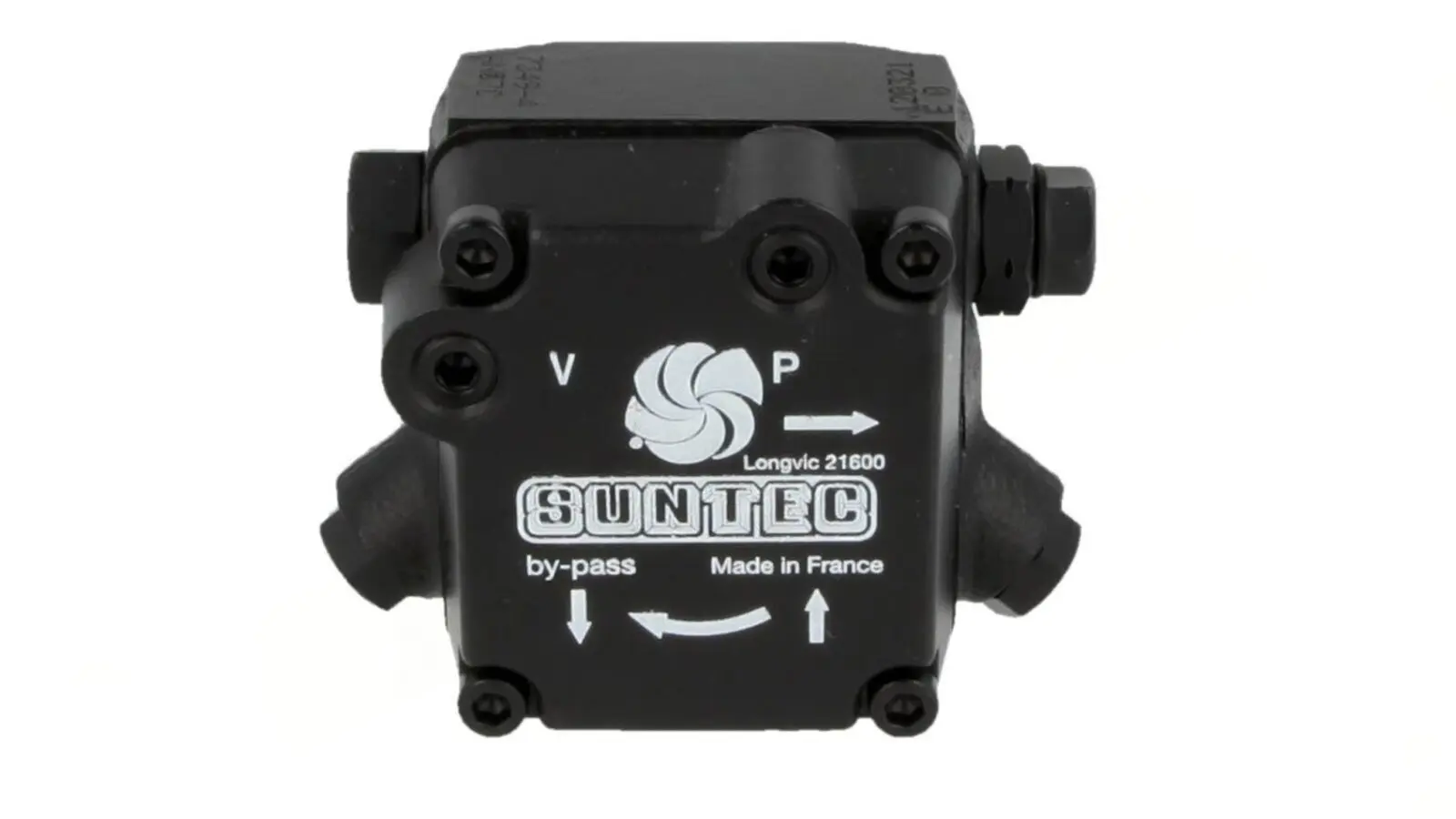

Насос для горелки Suntec AN 57 C 7349 4P

Насос для горелки Suntec AN 57 C 7349 4P (Франция)

Насос для горелки Suntec AN 57 C 7349 4P от французской компании Suntec предназначен для использования в одноступенчатых дизельных горелках. Модель оснащена регулирующим клапаном с функцией запирания и подходит для одно‑ и двухтрубных систем.

Основные характеристики:

• рабочая среда: дизельное топливо;

• производительность: 55 л/ч (при давлении 11 бар и вязкости топлива 5 сСт);

• диапазон регулировки давления: 7–14 бар;

• заводская настройка давления: 9 бар (с возможностью ручной регулировки);

• вязкость перекачиваемой жидкости: 2–75 мм²/с (сСт);

• температурный диапазон топлива: от 0 до +60 ∘C;

• фильтр очистки: сетчатый, с размером ячейки 150 мкм и открытой областью 6 см² (защита от грубых примесей);

• метод установки: втулочная посадка, ∅ 32 мм;

• присоединение к трубопроводу:

  • всасывающая и обратная линия: резьба G¼";

  • выход на форсунку: ⅛";

• порты для измерительных приборов: ⅛" (для манометра и вакуумметра);

• тип клапана: регулирующий давление и перекрывающий поток;

• конструкция: износостойкий узел с защитой от заклинивания (пара шестерней);

• положение при монтаже: любое, кроме осью вверх;

• система подключения: одно‑ или двухтрубное;

• сброс воздуха: автоматический в двухтрубных системах;

• заглушка байпаса: установлена в заводской комплектации (для двухтрубной системы);

• максимальная скорость вращения: 3600 об/мин;

• номинальная скорость вращения: 2850 об/мин;

• вращающий момент: 0,1 Н·м;

• диаметр оси (вала): 8 мм;

• направление вращения вала (со стороны вала): против часовой стрелки ©, форсунка слева.

Принцип работы:

1. Топливо всасывается через входной патрубок.

2. Проходит через сетчатый фильтр, где очищается от механических частиц размером от 150 мкм.

3. Поступает к регулирующему клапану, который поддерживает давление в диапазоне 7–14 бар.

4. Очищенное и отрегулированное по давлению топливо подаётся на форсунку.

5. В двухтрубных системах избыточное топливо сбрасывается в бак, а воздух автоматически выводится из системы.

6. В однотрубных системах топливо, не попавшее на форсуночную линию, возвращается во всасывающую магистраль.

Особенности монтажа:

• Для двухтрубной системы: насос устанавливается в заводской комплектации (с заглушкой байпаса в обратной линии).

• Для однотрубной системы:

  • демонтируйте заглушку байпаса с помощью шестигранного ключа 4 мм;

  • установите стальную заглушку с шайбой на обратную линию для её перекрытия.

Ключевые преимущества:

• Универсальность. Подходит для одно‑ и двухтрубных систем с минимальной модернизацией.

• Гибкая настройка давления. Возможность регулировки в диапазоне 7–14 бар позволяет адаптировать насос под конкретные условия эксплуатации.

• Надёжная фильтрация. Сетчатый фильтр с площадью 6 см² и ячейками 150 мкм защищает форсунки и внутренние компоненты насоса от загрязнений.

• Износостойкость. Пара шестерней защищена от заклинивания и порчи, что гарантирует долгий срок службы.

• Удобство контроля. Наличие портов ⅛" упрощает подключение манометра и вакуумметра для мониторинга параметров работы.

• Компактность. Небольшие габариты и вес около 1,0 кг облегчают транспортировку, установку и обслуживание.

• Функция запирания. Регулирующий клапан предотвращает самотек топлива при остановке горелки, обеспечивая чистый запуск.

• Автоматический сброс воздуха. В двухтрубных системах воздух выводится без ручного вмешательства.

Рекомендации по эксплуатации:

• регулярно проверяйте состояние сетчатого фильтра и очищайте его при необходимости;

• соблюдайте температурный диапазон перекачиваемого топлива (от 0 до +60 ∘C);

• следите за соответствием вязкости топлива допустимым значениям (2–75 мм²/с);

• не превышайте максимальную скорость вращения (3600 об/мин);

• при модернизации под 1‑трубную систему убедитесь в герметичности установки заглушки;

• выполняйте монтаж и обслуживание согласно прилагаемой документации и требованиям к топливным системам.

Сфера применения:

• бытовые и коммерческие системы отопления;

• одноступенчатые дизельные горелки малой и средней мощности;

• установки, требующие стабильной подачи дизельного топлива под регулируемым давлением;

• системы с одно‑ или двухтрубной схемой топливоподачи;

• горелки большинства производителей.

Обеспечьте надёжную и эффективную работу вашей отопительной системы с насосом Suntec AN 57 C 7349 4P — сочетание европейского качества, продуманной конструкции и долговечности!
