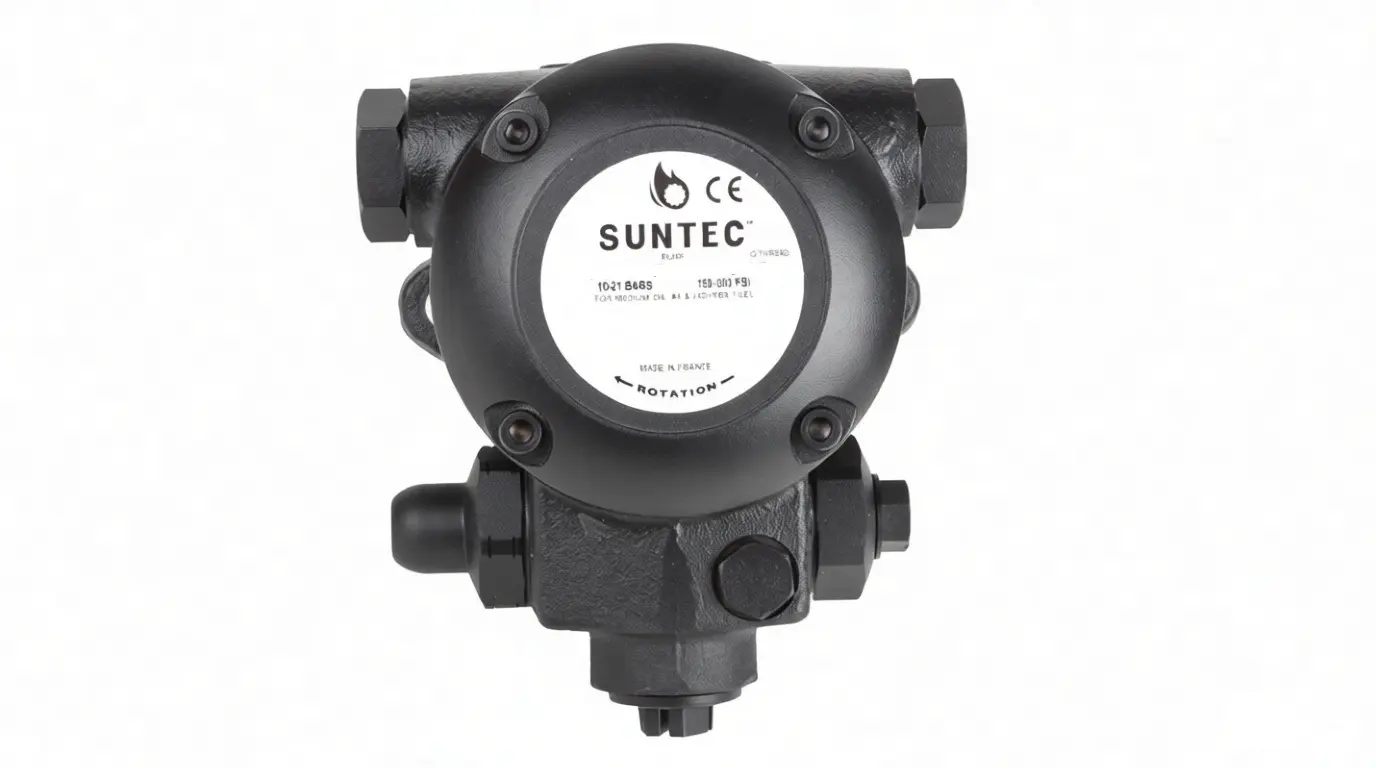

Шестерёнчатый насос Suntec J 4 NCK 1001 8P
Жидкотопливный насос Suntec J 4 NCK 1001 8P разработан для перекачивания жидкостей вязкостью до 75 сСт. Устройство относится к серии «J» с маркировкой «N», что указывает на наличие регулирующего клапана со встроенной функцией запирания потока. Это позволяет управлять горелкой без обязательного использования внешнего электромагнитного клапана, хотя его установка возможна для дополнительной автоматизации.
Агрегат имеет фланцевое присоединение диаметром 54 мм. Конструкция адаптирована для работы как в однотрубных, так и в двухтрубных установках. В базовой сборке байпасная заглушка установлена в трубе обратного слива (двухтрубная схема). Для перевода насоса на работу с одной линией необходимо выкрутить эту заглушку шестигранным ключом и герметично закрыть канал слива стальной пробкой. Насос оснащен встроенным сетчатым фильтром (степень очистки 550 мкм) для защиты зубчатого механизма от абразивных частиц.
Особенности модели:
- Универсальность по топливу: модель эффективно работает не только с традиционным дизтопливом, но и с тяжелым мазутом, легким керосином, а также смесями биодизеля (B10) при температуре среды до +90 °C.
- Встроенная функция запирания: серия «N» оснащена поршнем, который полностью перекрывает канал подачи топлива при остановке горелки. Это исключает подтекание форсунки и упрощает схему управления котлом.
- Производительность: скорость перекачки составляет 177 л/ч при стандартной вязкости среды 20 сСт и давлении 20 бар.
- Регулировка напора: заводская настройка зафиксирована на уровне 12 бар. Оператор может вручную корректировать давление в диапазоне от 10 до 21 бар с помощью винтового регулятора на корпусе.
- Двойной путь возврата: незадействованное топливо возвращается либо в бак через обратную линию (в двухтрубной схеме), либо во всасывающую магистраль самого насоса (в однотрубной схеме после демонтажа байпаса).
Характеристики
| Главные | Значение |
|---|---|
| Производительность | 177 л/ч (при 20 бар, вязкость 20 сСт) |
| Диапазон рабочего давления | 10–21 бар (заводская настройка — 12 бар) |
| Рабочая вязкость топлива | До 75 сСт (мазут, дизель, керосин, B10) |
| Сетчатый фильтр | Степень очистки 550 мкм |
| Резьба линий всасывания/слива | Трубная резьба (стандарт EN 225) |
| Давление во всасывающей линии | Не выше 1,5 бар |
| Тип запорного клапана | Встроенный (функция прерывания потока есть) |
Suntec J 4 NCK 1001 8P является надежным решением для промышленных котлов благодаря своей способности работать с высоковязкими средами (до 75 сСт) и наличию встроенного запорного клапана. Ключевым преимуществом выступает универсальность применения: один насос подходит для систем отопления на дизельном топливе, керосине или мазуте. При монтаже важно обеспечить давление во всасывающей магистрали не выше 1,5 бар и регулярно очищать сетчатый фильтр от грязи, чтобы предотвратить падение производительности и износ износостойкого шестеренчатого механизма.
