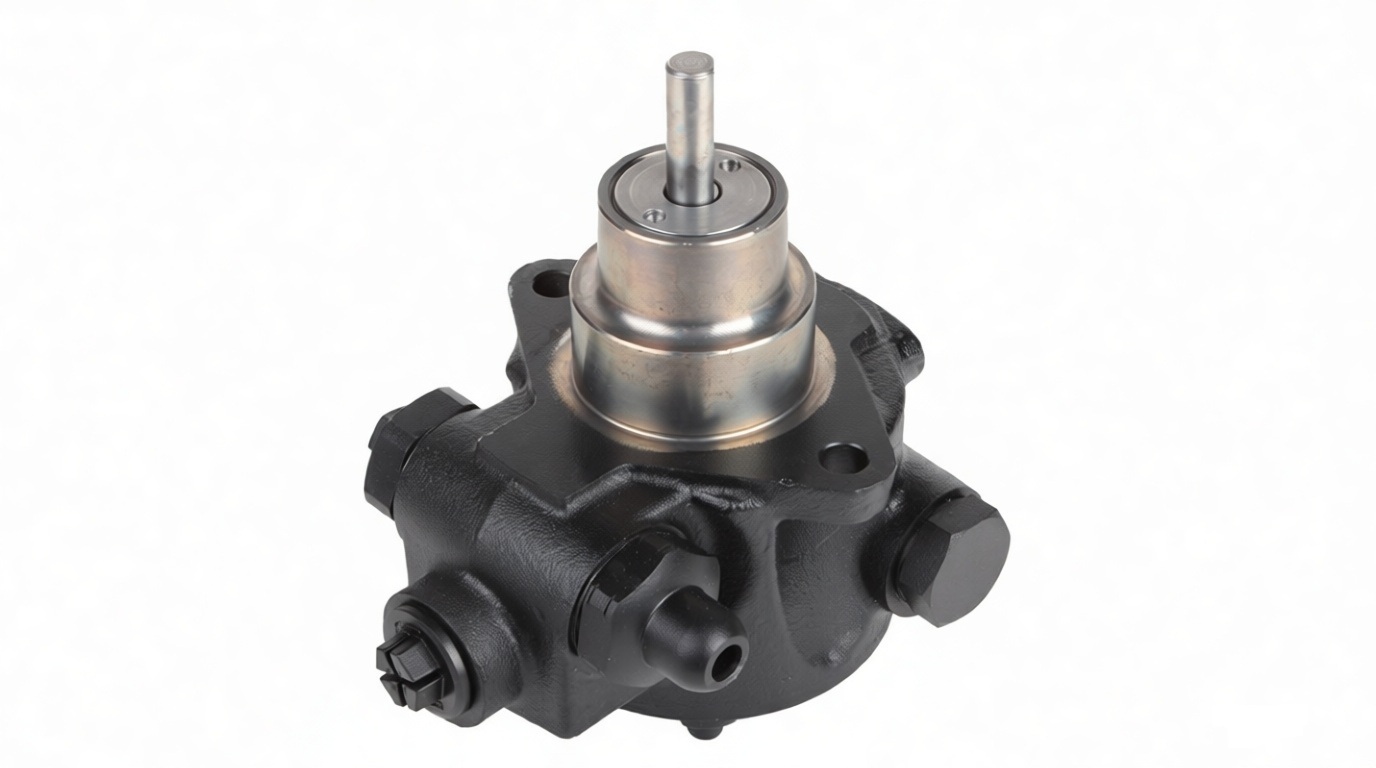

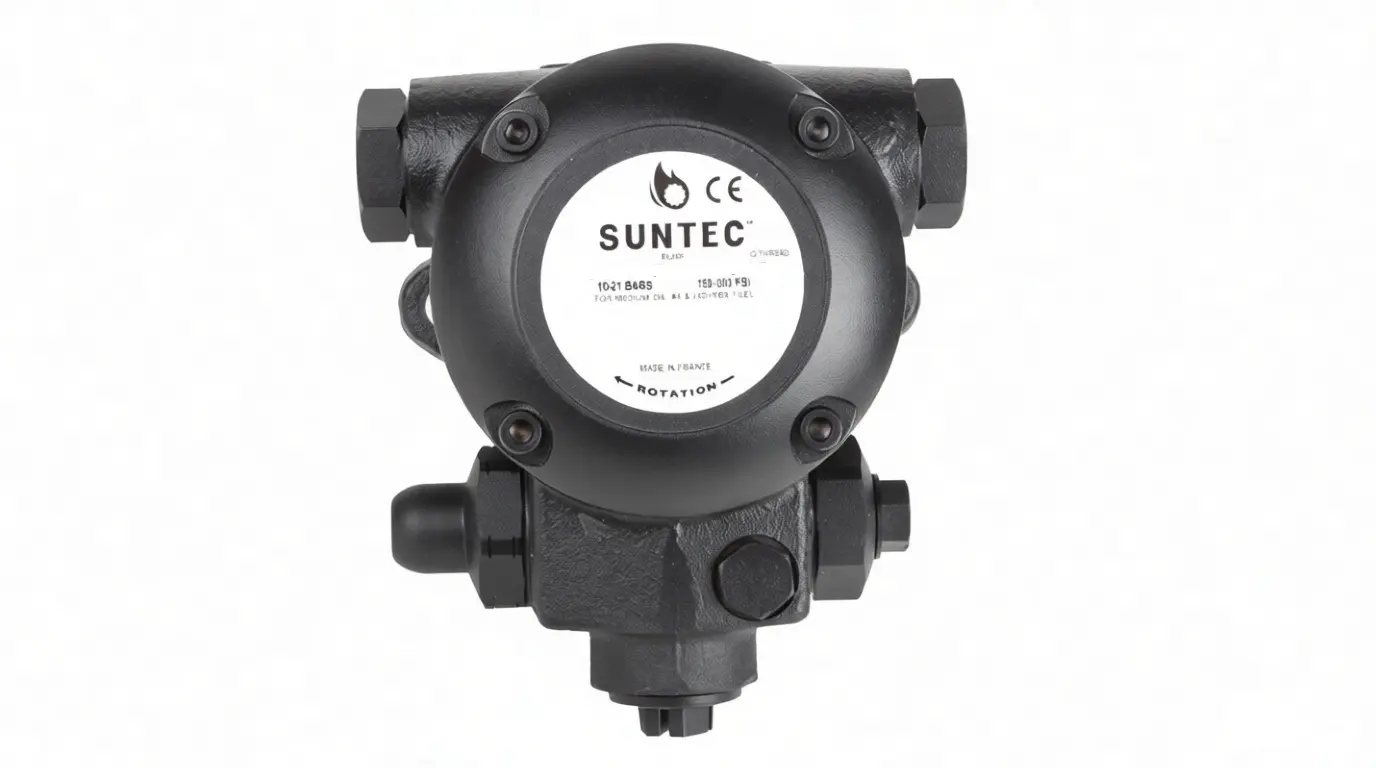

Шестерёнчатый насос Suntec J 6 PAC 1002 8P
Жидкотопливный шестерёнчатый насос Suntec J 6 PAC 1002 8P разработан для перекачки дизельного топлива, керосина и мазута средней вязкости в промышленных котельных установках. Агрегат относится к серии «J» с маркировкой «A», что означает наличие регулирующего клапана без функции запирания потока. Для безопасного прерывания подачи горючего необходимо установить внешний электромагнитный клапан на линию форсунки.
Агрегат имеет фланцевое присоединение диаметром 54 мм. Вал вращается против часовой стрелки (со стороны вала), выход на форсунку расположен слева. Конструкция адаптирована для работы как в однотрубных, так и в двухтрубных системах. В базовой сборке установлена байпасная заглушка в обратной линии (двухтрубная схема). Для перевода на однотрубную схему необходимо выкрутить эту заглушку шестигранным ключом и герметично закрыть канал слива резьбовой пробкой. Очистка топлива осуществляется разборным сетчатым фильтром увеличенной площади (97 см²) с размером ячейки 170 мкм.
Особенности модели:
- Отсутствие встроенного запирания: из-за наличия перепускного отверстия непосредственно в линии форсунки модель не может самостоятельно удерживать давление или отсекать поток. Это конструктивное решение упрощает механику, но возлагает функцию безопасности на внешний соленоид.
- Высокая производительность: скорость перекачки достигает 226 л/ч при давлении 20 бар и низкой вязкости среды (5 сСт).
- Регулировка напора: заводская настройка зафиксирована на уровне 12 бар. Оператор может вручную корректировать давление в диапазоне от 10 до 21 бар с помощью винтового регулятора на корпусе.
- Усиленная фильтрация: площадь очистки фильтра составляет внушительные 97 см², что позволяет эксплуатировать насос длительное время без частого обслуживания даже при использовании топлива среднего качества.
- Универсальность соединений: используется коническая резьба ¼ дюйма NPTF для трубы всасывания и обратного слива. Давление в этих магистралях не должно превышать 1,5 бар во избежание повреждения уплотнений.
Характеристики
| Главные | Значение |
|---|---|
| Производительность | 226 л/ч (при 20 бар, вязкость 5 сСт) |
| Диапазон рабочего давления | 10–21 бар (заводская настройка — 12 бар) |
| Сетчатый фильтр | Площадь 97 см², ячейка 170 мкм |
| Резьба линий всасывания/слива | Коническая ¼ дюйма NPTF |
| Давление во всасывающей линии | Не выше 1,5 бар |
| Тип запорного клапана | Отсутствует (требуется внешний ЭМ клапан) |
Suntec J 6 PAC 1002 8P — это мощное решение для систем, где требуется высокая пропускная способность и надежность механической части. Ключевыми преимуществами выступают увеличенная площадь фильтра (97 см²) и фланцевый монтаж стандарта EN 225 (⌀54 мм). При проектировании системы критически важно заложить бюджет на покупку внешнего электромагнитного клапана, так как собственная запорная функция у данной модификации отсутствует. Насос совместим с оборудованием ведущих мировых производителей (Oilon, Elco, Weishaupt) и рассчитан на долговечную службу в условиях повышенных температур и непрерывного цикла работы.
